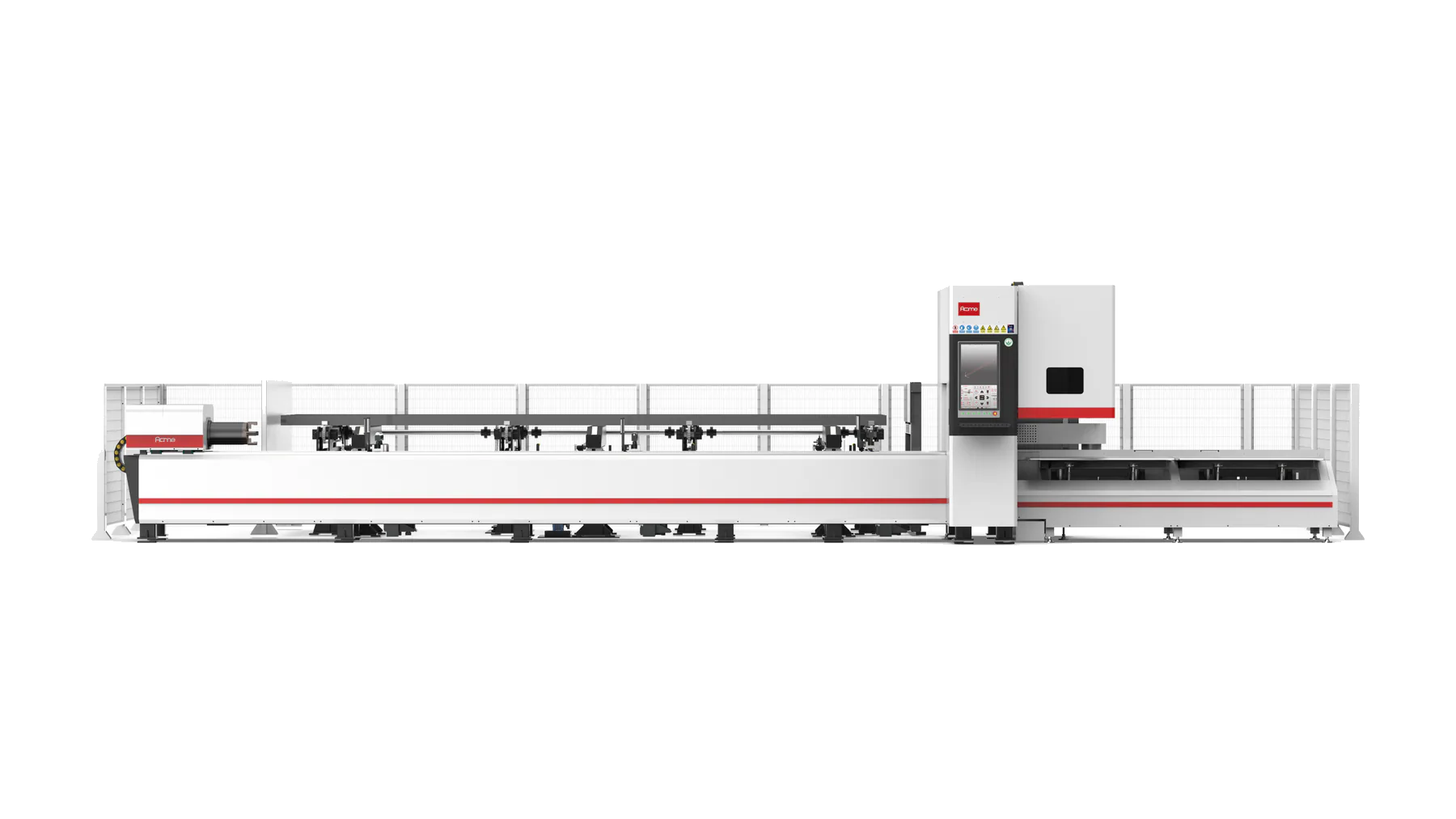

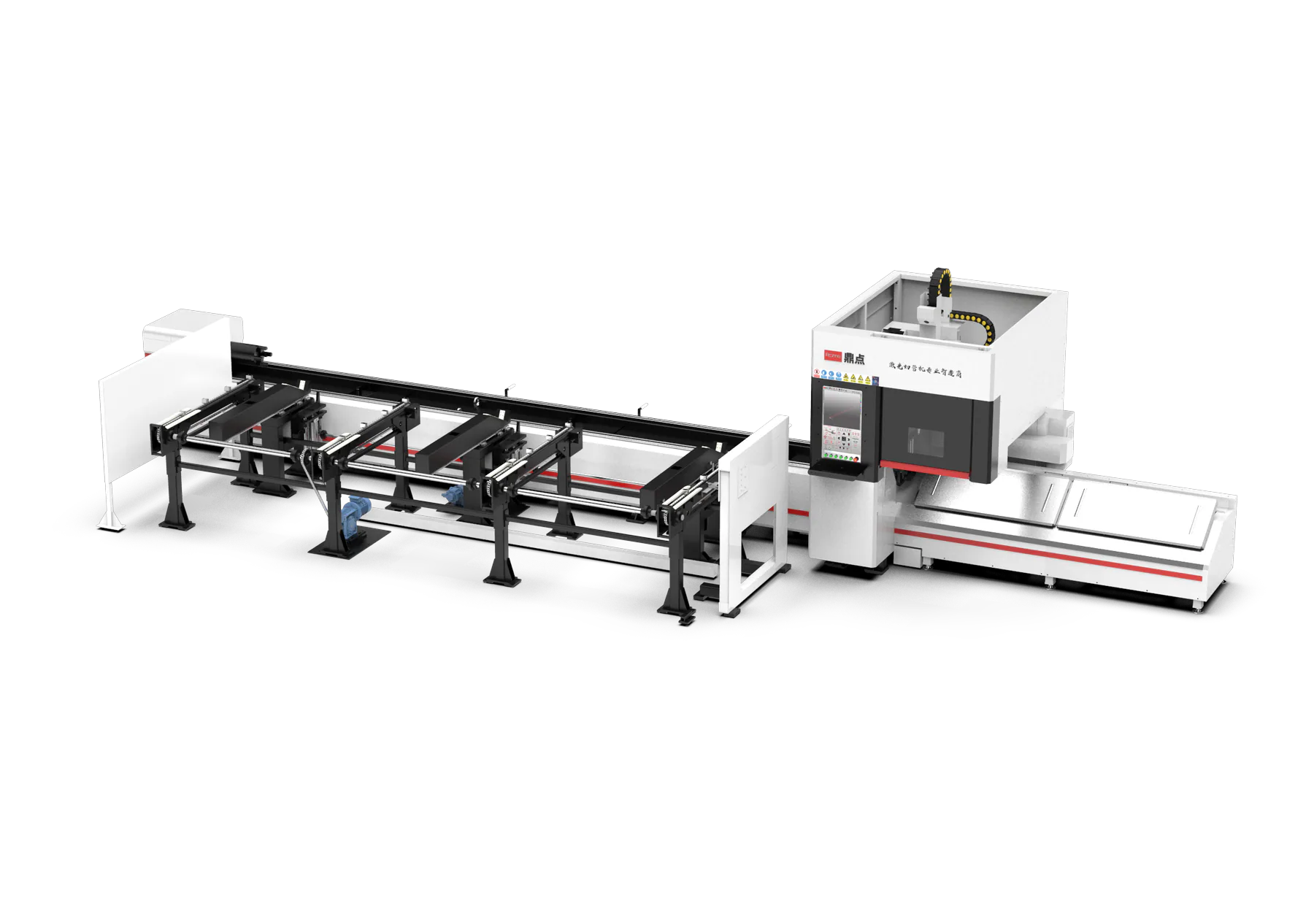

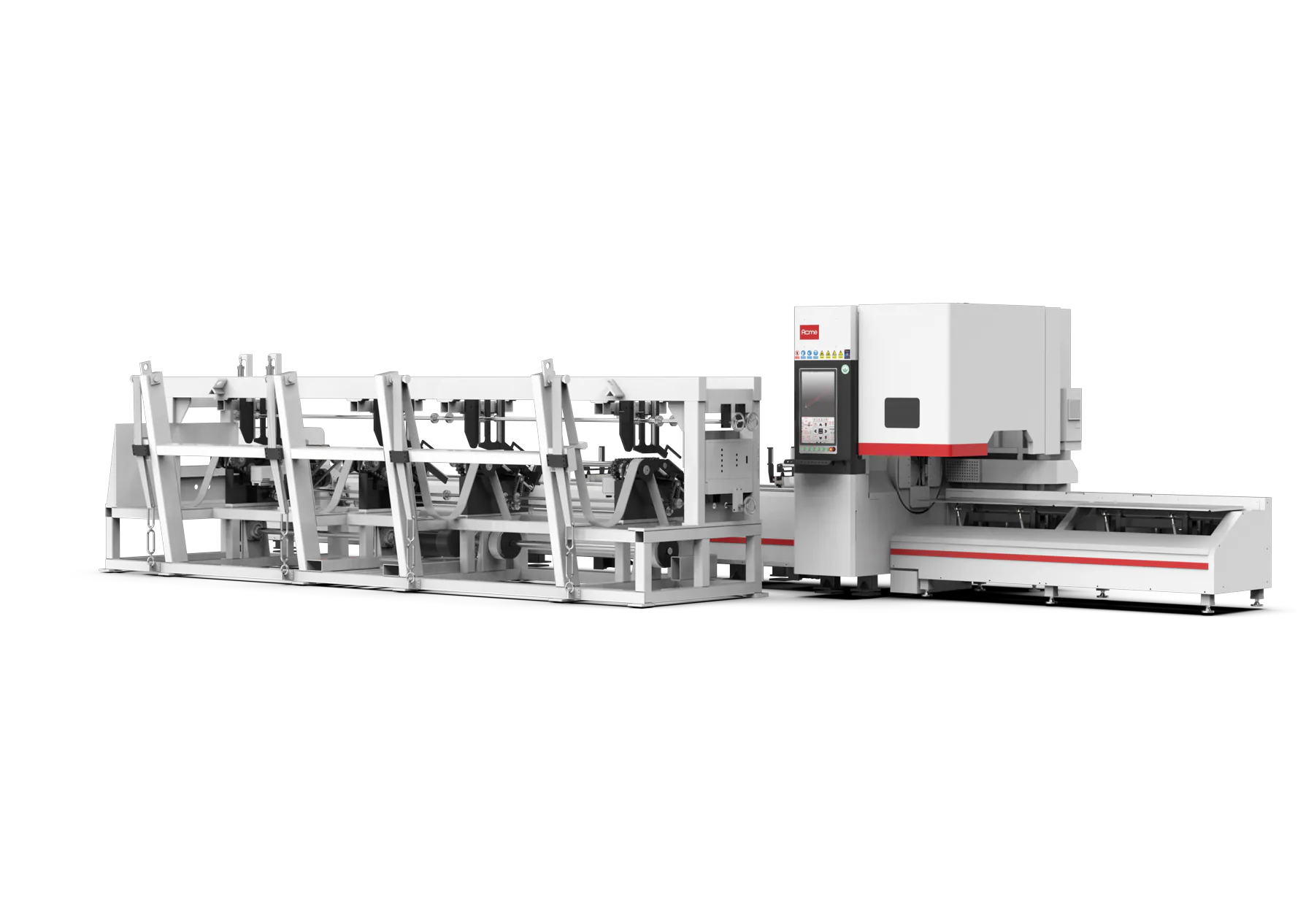

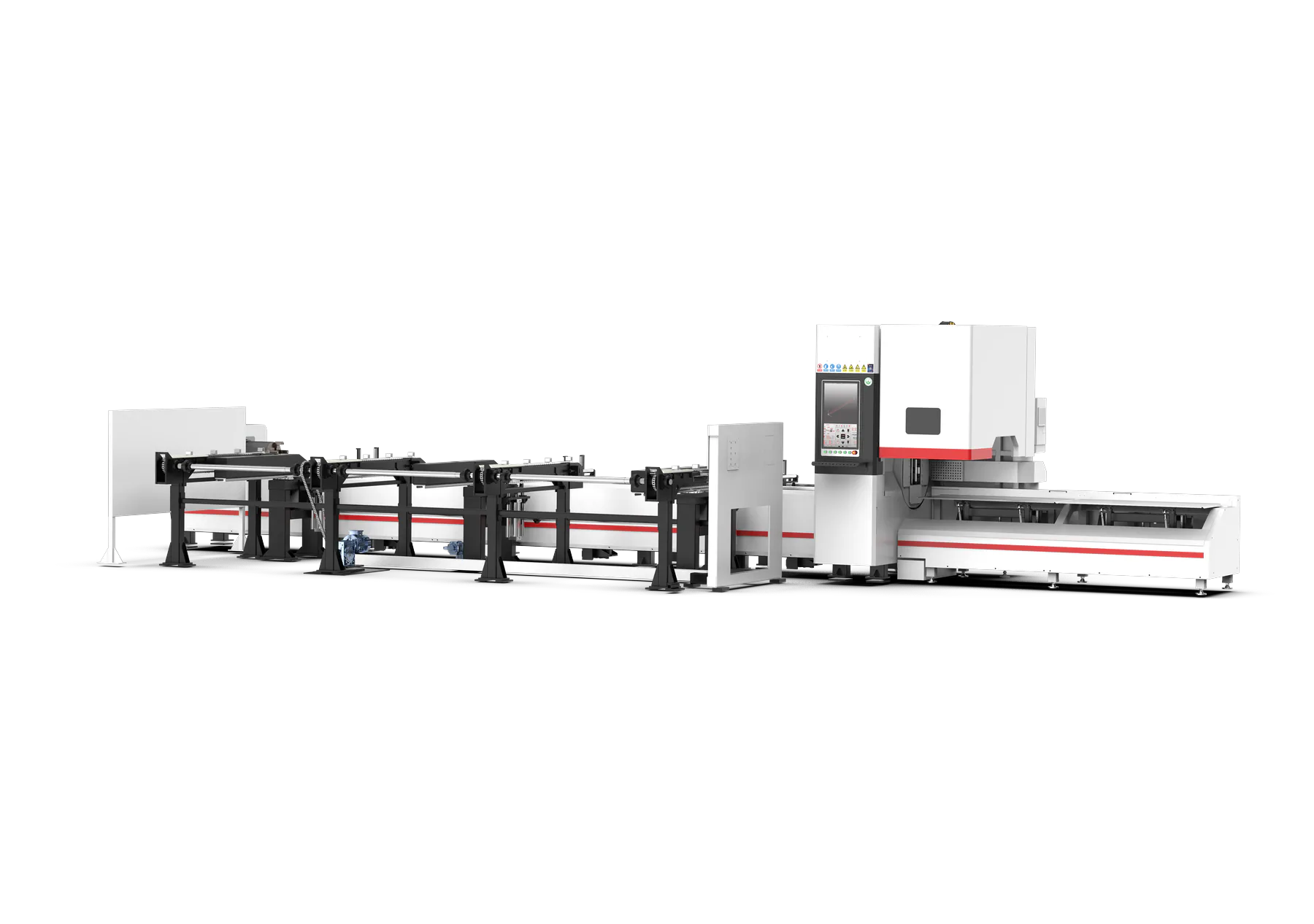

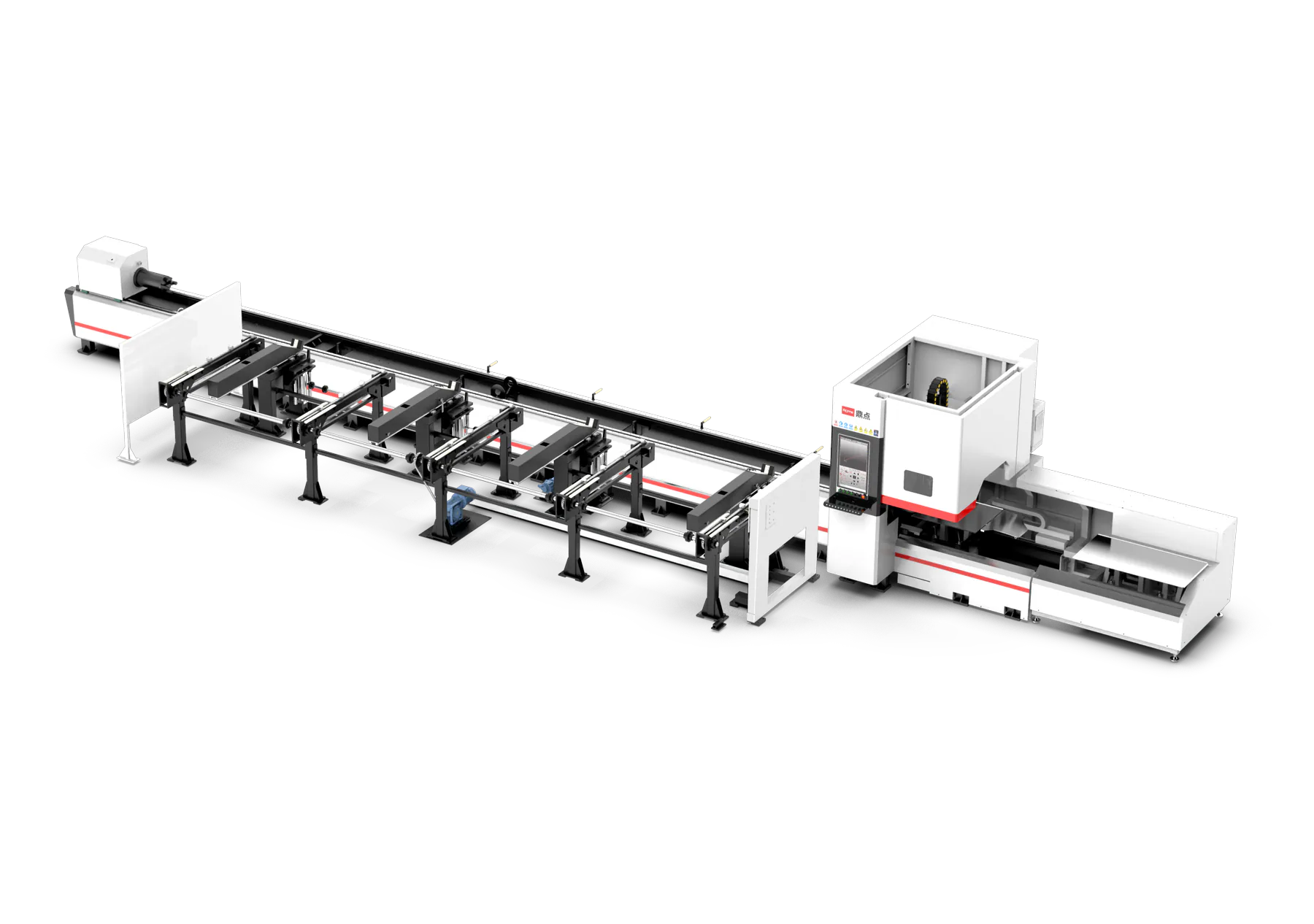

E Series — Mașină de tăiat țevi și profile cu laser, de mare eficiență
E Series este mașina laser pentru atelierele care vor să taie țeava rotundă și profilele pe același utilaj, fără o a doua mașină în hală. Are 4 modele pentru Ø8–350 mm, țevi de până la 12,3 m, putere 1–30 kW și sarcină până la 1,5 t.
- Diametru: Ø8–350 mm (4 modele)
- Lungime: până la 12,3 m
- Putere laser: 1–30 kW
- Sarcină: până la 1,5 t
De ce E Series
Capacitate de tăiere
Taie țeavă și profile în lungimi de 6–12 m, cu diametre între Ø8 și Ø350 mm, în funcție de model, și cu greutate de până la 1,5 t.
Ce face E Series diferit

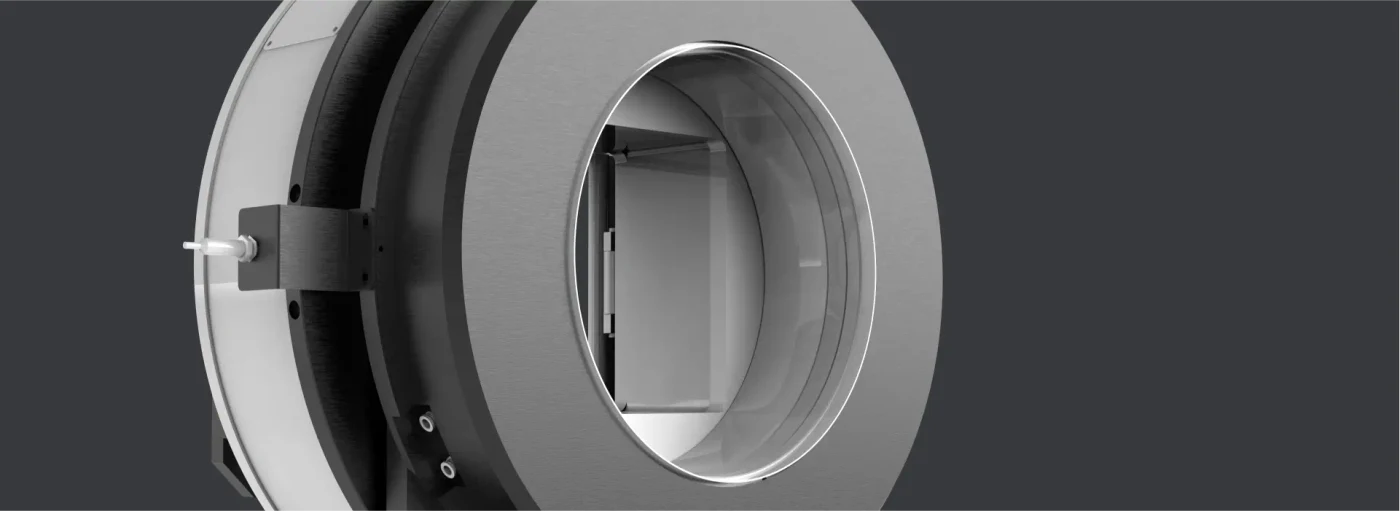

Mandrină cu cursă completă
Bacurile parcurg toată cursa, așa că nu se schimbă între diametre: se trece de la o dimensiune la alta fără oprire, iar forța de strângere e de două ori mai mare decât la o mandrină obișnuită.
E Series
Tehnologia din E Series

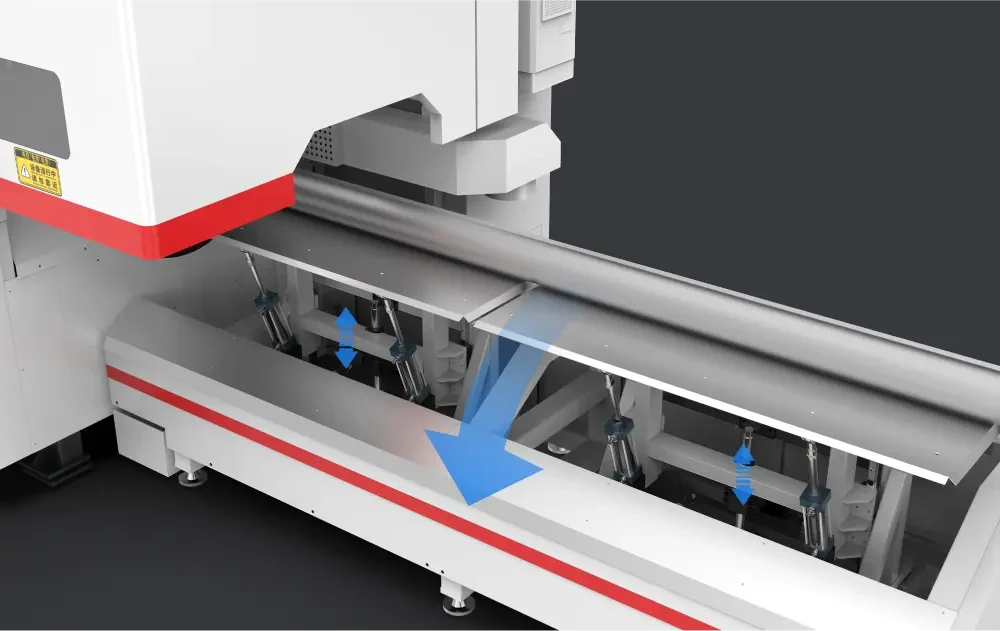

Descărcare automată
Suportul servo însoțește piesa la coborâre și își reglează înălțimea în timp real, pe măsură ce țeava se rotește: descărcarea e lină și uniformă, iar suprafața piesei nu se zgârie.

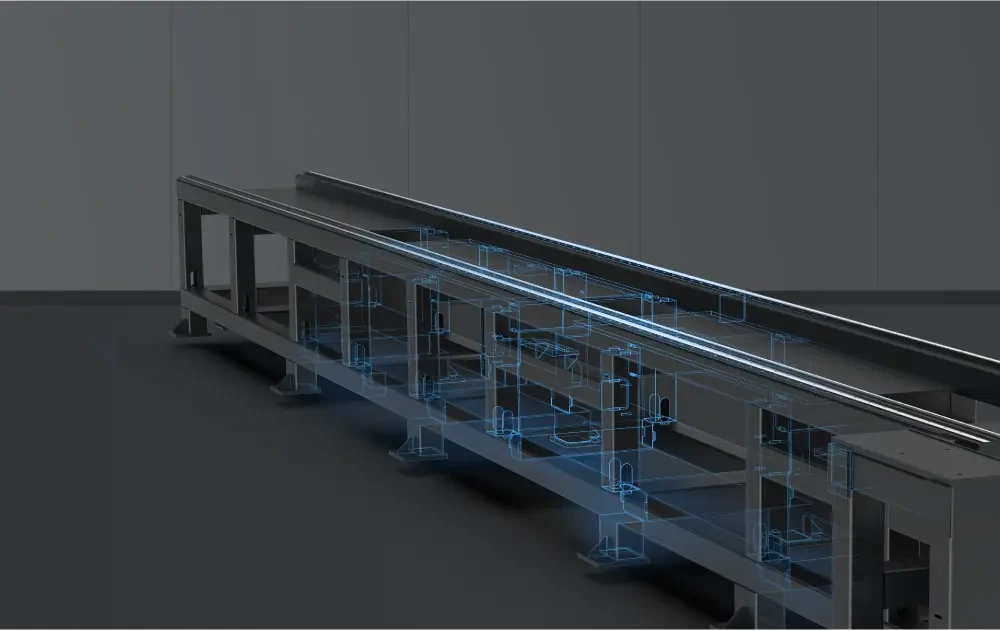

Batiu tăiat cu laser și asamblat mecanic
Fiecare tablă și fiecare țeavă din batiu sunt tăiate cu laser, iar piesele intră una în alta la asamblare, nu doar sudate. Abaterea de poziție rămâne sub 0,5 mm, iar batiul își ține geometria în timp.

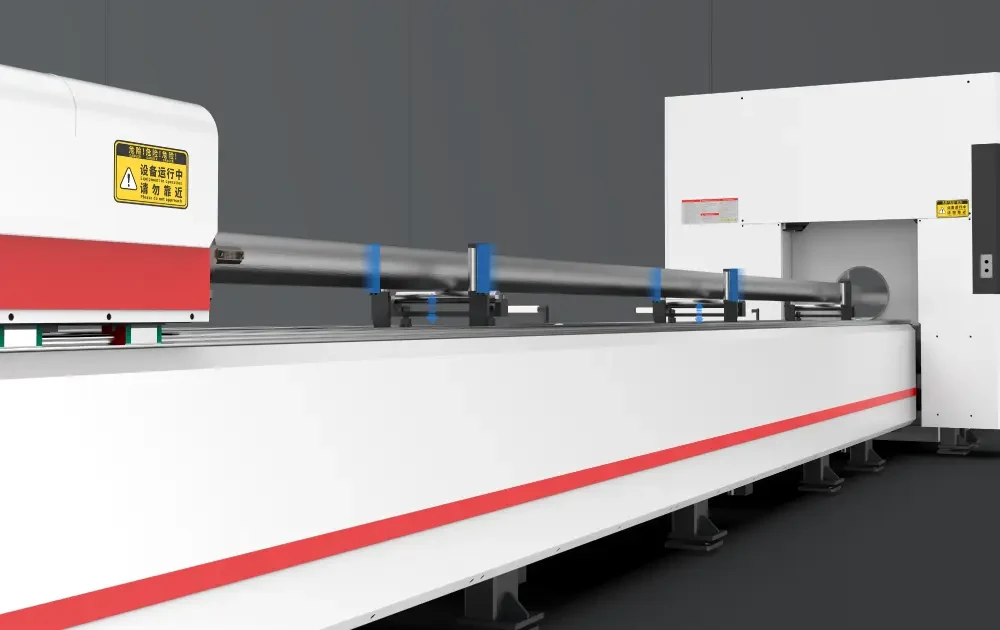

Suport servo segmentat
Suporturile se centrează singure pe orice secțiune de țeavă și, legate la sistemul de comandă, își reglează înălțimea în timp real: între loturi sunt mai puține reglaje, iar precizia de tăiere rămâne constantă.
Ușor de pus în funcțiune
Senzor optic de siguranță
Cât timp mandrina se rotește la turație mare, senzorul supraveghează zona de lucru. Dacă intră cineva, utilajul dă alarma pe loc: se evită coliziunile, iar operatorul și utilajul rămân în siguranță.
Vezi tehnologiile ACME

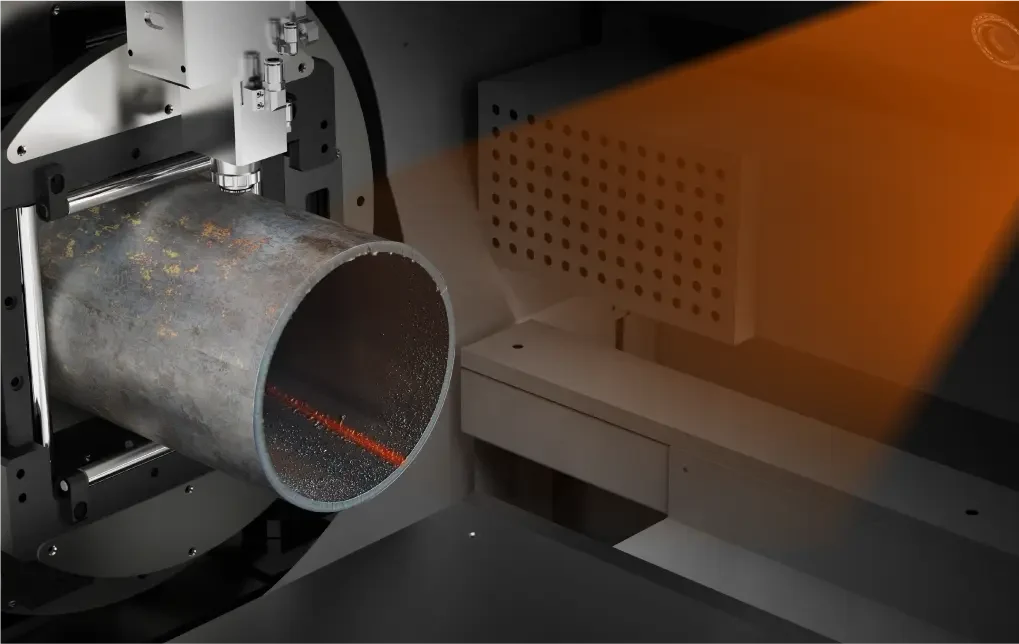

Identificarea cordonului de sudură
Utilajul găsește cordonul de sudură al țevii și planifică traseul de tăiere în funcție de el: suprafața de tăiere iese curată, iar procentul de piese bune crește.
Vezi serviciile noastre

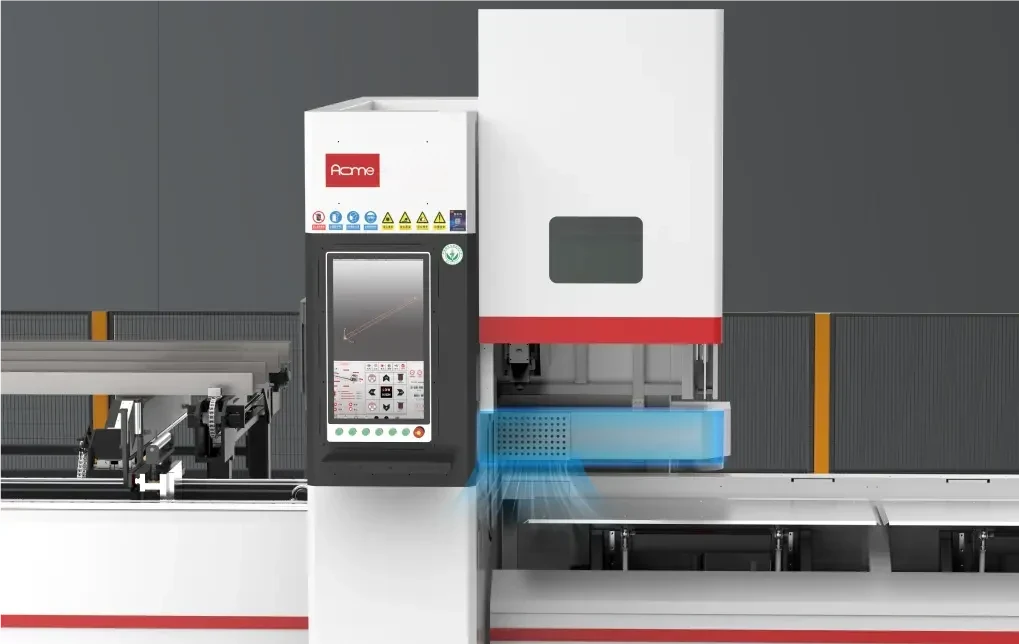

Aspirarea fumului și a prafului
Fumul, praful și gazele care apar la tăiere sunt aspirate, așa că mediul de lucru rămâne curat și sănătos.
Discută cu un specialistDe ce dealer local
Dealer autorizat
Partener autorizat ACME pentru România, nu un simplu revânzător.
Service cu oameni proprii
Punere în funcțiune, întreținere și reparații, cu tehnicienii noștri.
Piese pe stoc în România
Duze, lentile și componente critice în țară — zile, nu săptămâni.
Le folosim și noi
2 utilaje ACME lucrează în propria noastră firmă de producție.
Parametri tehnici
Date oficiale ACME — 4 modele.
| Model | 6012E | 6026ES | 9028EA | 12036EKA |
|---|---|---|---|---|
| Putere laser | 1–30 kW | |||
| Diametru țeavă (mm) | Ø 8–120 | Ø 15–250 | Ø 15–280 | Ø 30–350 |
| Lungime procesare (mm) | ≤ 6.300 | ≤ 6.300 | ≤ 9.300 | ≤ 12.300 |
| Coadă reziduală (mm) | ≥ 65 | ≥ 65 | ≥ 65 | ≥ 65 |
| Accelerație maximă | 1,5 G | 1,2 G | 1,0 G | 0,7 G |
| Tipuri țeavă / profil | rotunde, pătrate, dreptunghiulare, ovale, corniere (L), profile U și profile speciale | |||
- Putere laser
- 1–30 kW
- Diametru țeavă (mm)
- Ø 8–120
- Lungime procesare (mm)
- ≤ 6.300
- Coadă reziduală (mm)
- ≥ 65
- Accelerație maximă
- 1,5 G
- Tipuri țeavă / profil
- rotunde, pătrate, dreptunghiulare, ovale, corniere (L), profile U și profile speciale
- Putere laser
- 1–30 kW
- Diametru țeavă (mm)
- Ø 15–250
- Lungime procesare (mm)
- ≤ 6.300
- Coadă reziduală (mm)
- ≥ 65
- Accelerație maximă
- 1,2 G
- Tipuri țeavă / profil
- rotunde, pătrate, dreptunghiulare, ovale, corniere (L), profile U și profile speciale
- Putere laser
- 1–30 kW
- Diametru țeavă (mm)
- Ø 15–280
- Lungime procesare (mm)
- ≤ 9.300
- Coadă reziduală (mm)
- ≥ 65
- Accelerație maximă
- 1,0 G
- Tipuri țeavă / profil
- rotunde, pătrate, dreptunghiulare, ovale, corniere (L), profile U și profile speciale
- Putere laser
- 1–30 kW
- Diametru țeavă (mm)
- Ø 30–350
- Lungime procesare (mm)
- ≤ 12.300
- Coadă reziduală (mm)
- ≥ 65
- Accelerație maximă
- 0,7 G
- Tipuri țeavă / profil
- rotunde, pătrate, dreptunghiulare, ovale, corniere (L), profile U și profile speciale
Specificațiile sunt orientative: producătorul îmbunătățește utilajele constant. Confirmăm valorile exacte ale configurației dumneavoastră în oferta de preț.
Pentru cine e construit acest utilaj
Bacurile nu se mai schimbă între diametre, iar suporturile se așază centrat pe orice formă de secțiune, așa că între loturi rămâne puțin de reglat. Cu trecerea pătrată, aceeași mandrină prinde și profilul pătrat sau dreptunghiular, și profilele speciale: acestea rămân pe același utilaj cu țeava rotundă — Ø8–350 mm, până la 1,5 t.
D Series se oprește la Ø180 mm, 6 m și 300 kg; de acolo în sus lucrează E. Dacă vă interesează în schimb cât rămâne din țeavă, TF acoperă aceleași diametre și, pe modelele mici (Ø8–180 mm), lasă o coadă minimă de 35 mm, față de 65 mm aici.
Răspunsuri pentru E Series
Ce diametre de țeavă taie E Series?
E Series taie țeavă între Ø8 și Ø350 mm, pe 4 modele: 6012E (Ø8–120 mm), 6026ES (Ø15–250 mm), 9028EA (Ø15–280 mm) și 12036EKA (Ø30–350 mm). Pe lângă secțiunea rotundă se prelucrează secțiunile pătrate, dreptunghiulare și ovale, cornierele, profilele U și profilele speciale. Modelul 12036EKA taie și cu șanfren, cum arată litera K din cod.
Ce lungimi de țeavă taie E Series și ce coadă rămâne?
Lungimea maximă de prelucrare depinde de modelul E Series: 6.300 mm la 6012E și 6026ES, 9.300 mm la 9028EA și 12.300 mm la 12036EKA. Țeava de 6 m se prelucrează pe toate cele patru modele, cea de 9 m pe 9028EA și 12036EKA, iar cea de 12 m doar pe 12036EKA. Coada reziduală e de minimum 65 mm, la fel pe toate cele patru modele.
Ce mandrină are E Series?

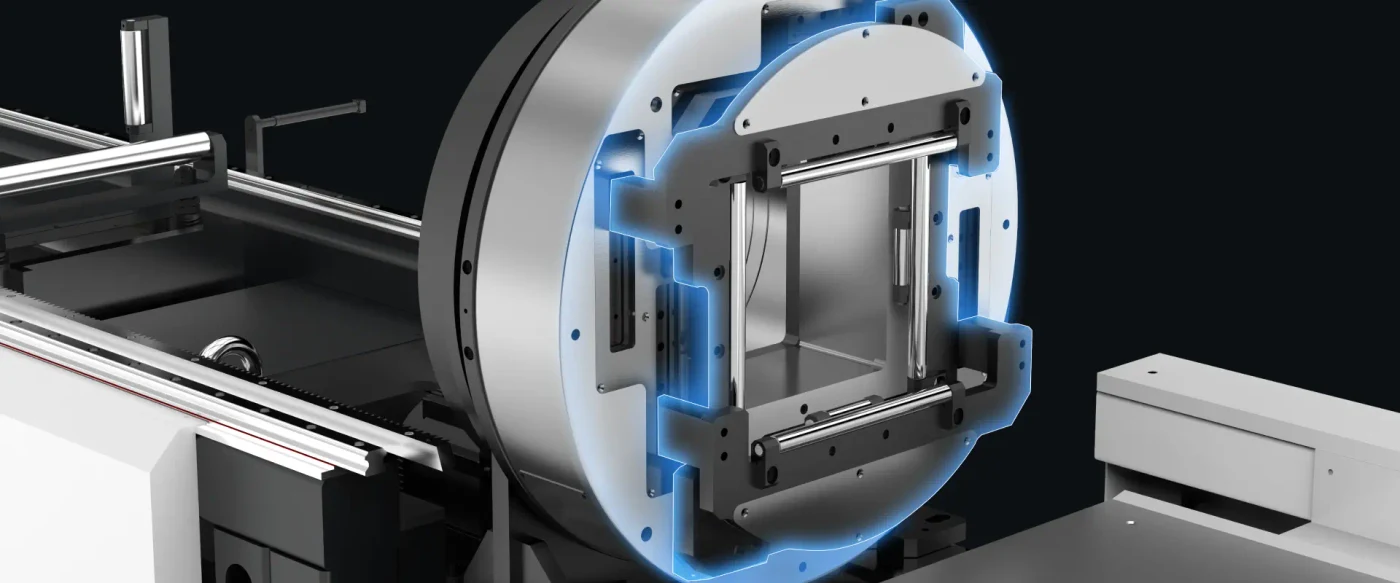

Mandrina E Series are cursă completă și trecere pătrată. Cu cursa completă, bacurile rămân aceleași când treceți la alt diametru, fără schimb manual. Mandrina strânge de două ori mai tare decât una obișnuită. Prin trecerea pătrată a mandrinei intră și profilul pătrat, dreptunghiular sau special.
Cum e construit batiul la E Series?
La E Series, batiul nu e o construcție doar sudată: tablele și țevile lui sunt debitate cu laser și se îmbucă la montaj. Rezultatul e o eroare de poziționare sub 0,5 mm și o structură care își păstrează geometria de-a lungul anilor. Batiul face parte din tehnologiile proprii ACME ale seriei, împreună cu suporturile servo segmentate și descărcarea automată.
Ce greutate de țeavă duce E Series?
E Series duce țevi de până la 1,5 t. Valoarea e dată de producător pentru toată seria, iar tabelul oficial nu o împarte pe modele. În același segment, D Series se oprește la 300 kg, Ø180 mm și 6 m, așa că pentru țevile mai grele, mai mari sau mai lungi alegerea trece la E Series.
Ce dotări de siguranță are E Series?
Pentru operator, E Series are un senzor optic care păzește zona de lucru cât mandrina se învârte repede: orice intrare în zonă declanșează alarma. Aspirația scoate noxele rezultate din tăiere, ca operatorul să lucreze în aer curat. Înainte de tăiere, sistemul detectează și cordonul de sudură al țevii și ține cont de el la traseul capului.
Ce garanție are E Series?
E Series are garanția standard ACME: 2 ani, de la producător. Consumabilele (duze, lentile de protecție, inele ceramice) nu intră în garanție, dar duzele, lentilele și componentele critice le avem în stoc în România. Punerea în funcțiune, întreținerea și reparațiile le fac tehnicienii noștri.
