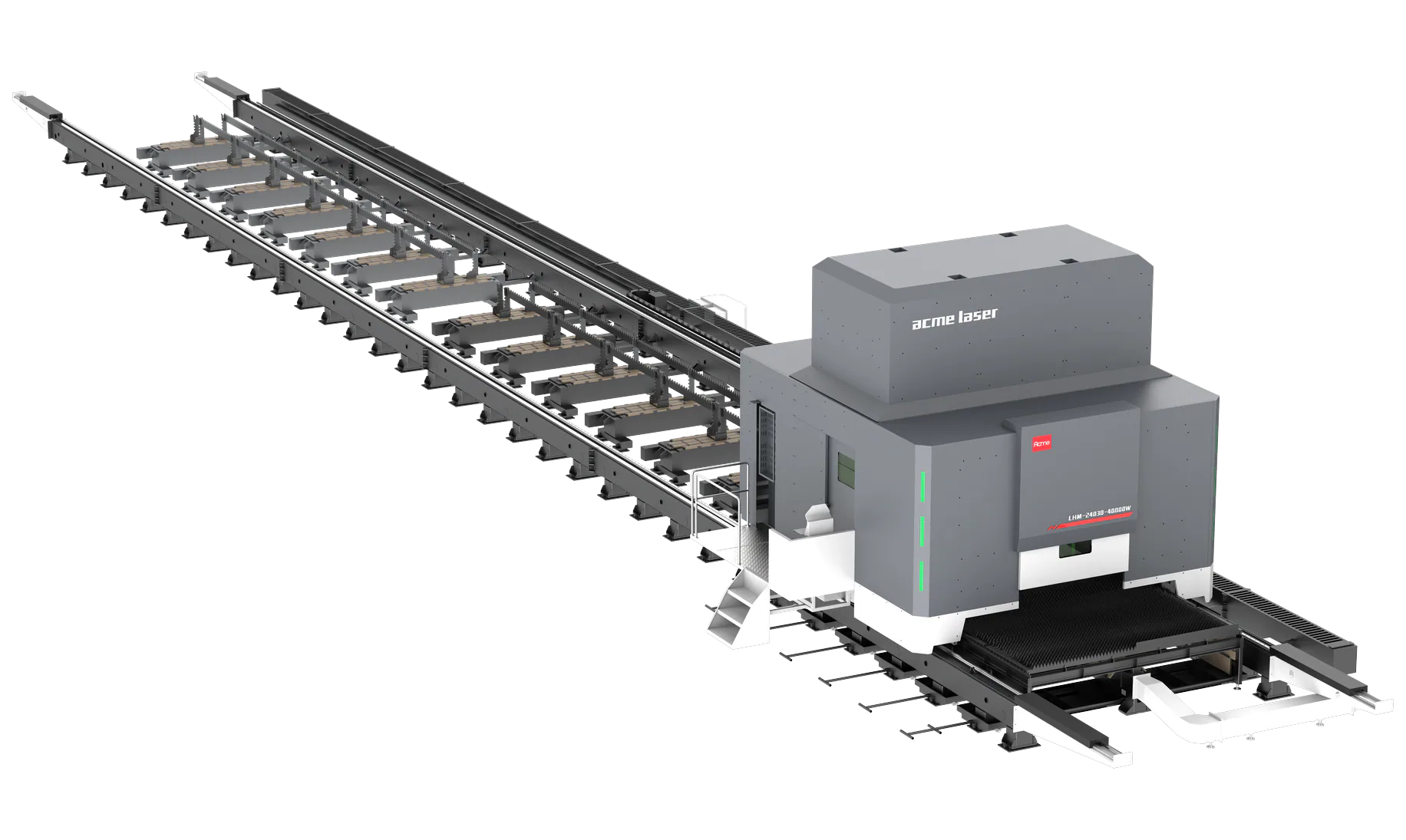

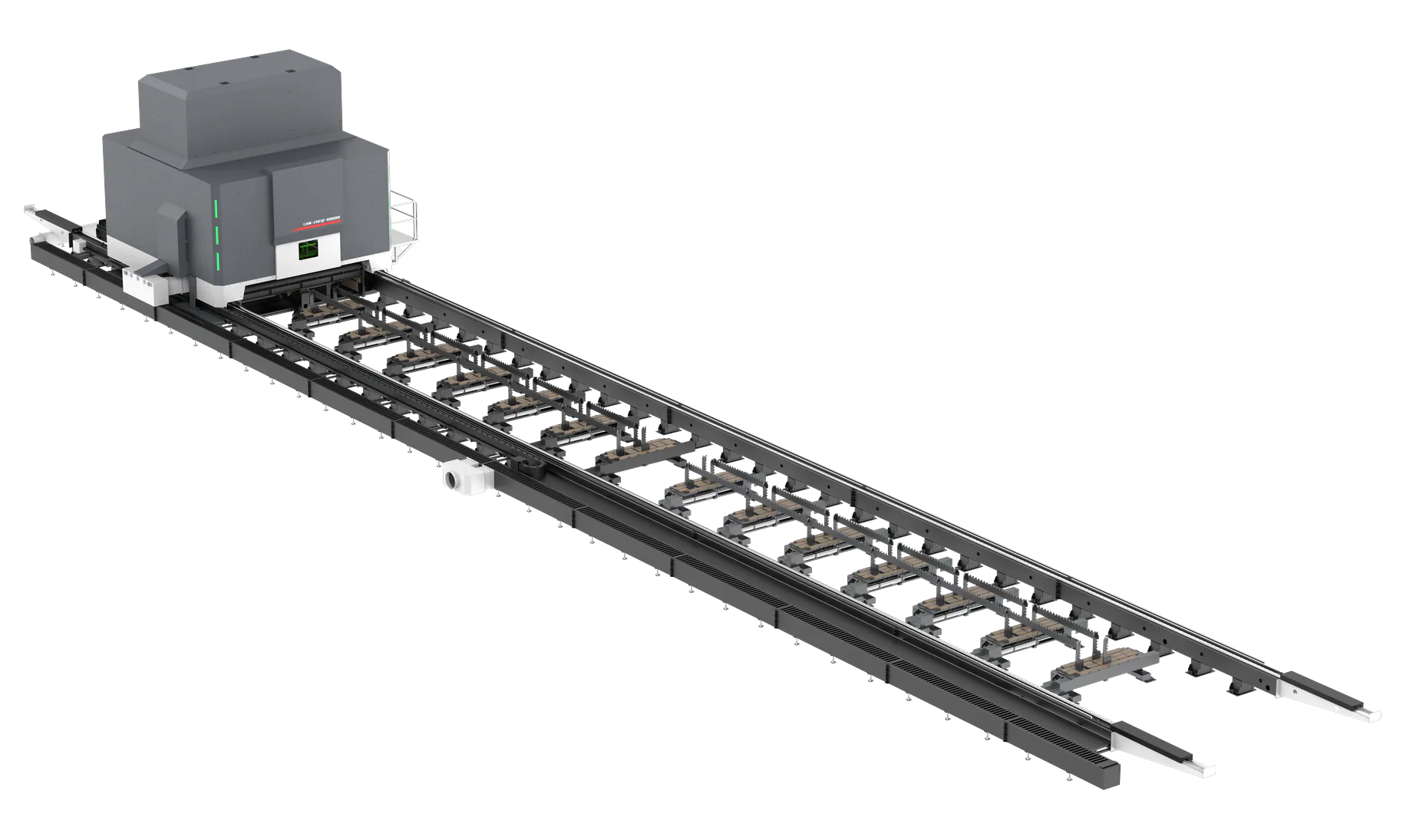

LHM Series — Mașină laser portal pentru profile grele și tablă
LHM Series este mașina laser portal care taie și profile grele, și tablă, pentru atelierele de structuri metalice. Se configurează cu 1, 2 sau 3 stații de lucru. Putere 12–40 kW, profile H/I/U/L până la 1.200×600 mm, șanfrenare în 5 axe (±45°, geometrii V/Y/X/K) și flux compatibil cu Tekla.
- Putere laser: 12–40 kW
- Profile max: 1.200×600 mm (lungime 12 m)
- Bevel: 5 axe · ±45° (V/Y/X/K)
- Software: Compatibil Tekla
De ce LHM Series
Ce intră pe utilaj
Profile până la 1.200×600 mm și tablă până la 12.000×3.000 mm, pe același utilaj: grinzi I și H, profil U, cornieră și tablă. Profilele și tabla unei structuri trec printr-o singură linie.
Ce face LHM Series diferit

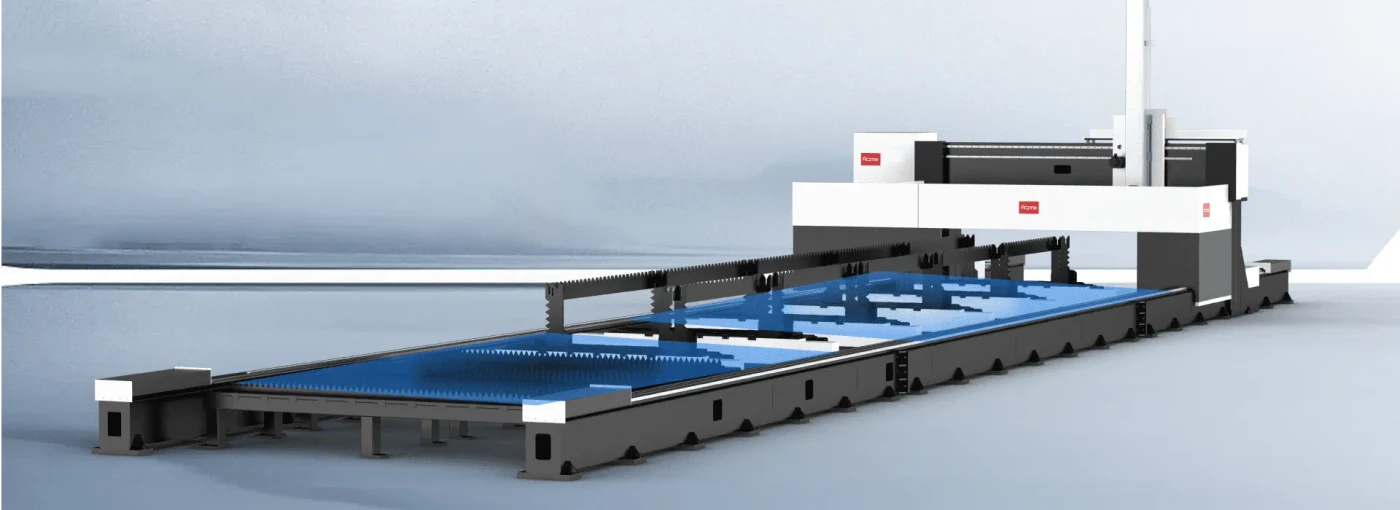

Structura patului
Patul stă pe șine la sol și se îmbină din tronsoane: se poate personaliza și se transportă mai ușor, chiar și la format mare. Fiind separat de masa de lucru, se deteriorează mai puțin când se taie piese grele.
LHM Series
LHM Series în producția noastră din Cluj-Napoca — profile 12 m + tablă pe portal, linie combinată.
Tehnologia din LHM Series
Șanfrenare 3D în 5 axe
Capul de tăiere în 5 axe pregătește rostul de sudură la ±45°, în geometriile V, Y, X și K sau ca șanfren compus, pe profile și pe tablă. Piesele se potrivesc mai bine la asamblare și cer mai puțină polizare.
Coadă reziduală ultra-scurtă
Capul ocolește zona de prindere și taie de la distanța minimă de siguranță, deci capătul de profil care rămâne e cât mai scurt. Pierderea de material e minimă, iar costurile scad.

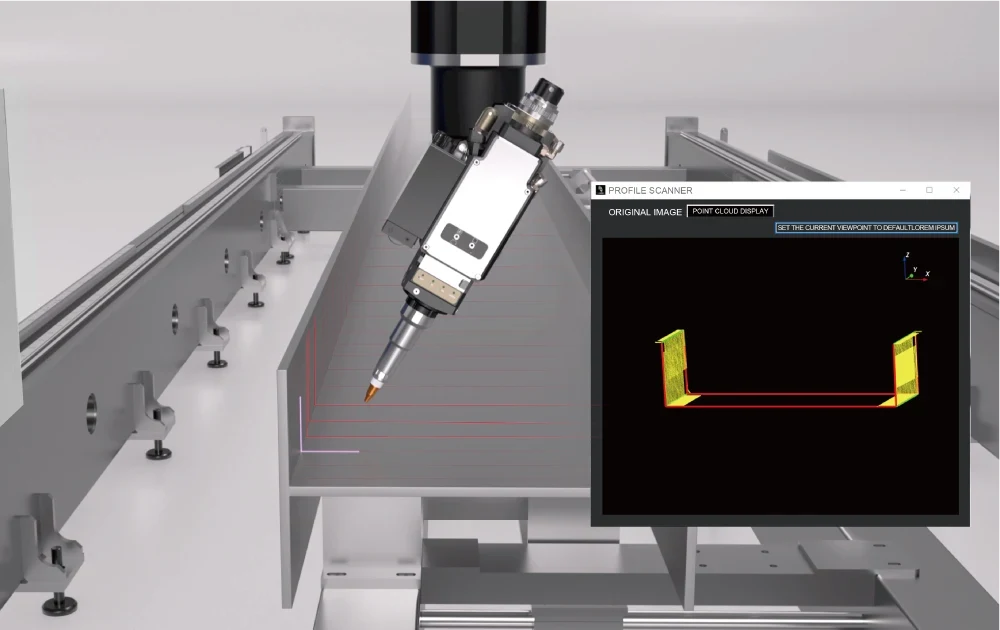

Poziționare vizuală
Un scaner de contur măsoară abaterea dintre piesa reală și desen și o compensează. Prelucrarea rămâne precisă și stabilă, fără tăieturi decalate și fără găuri înclinate.

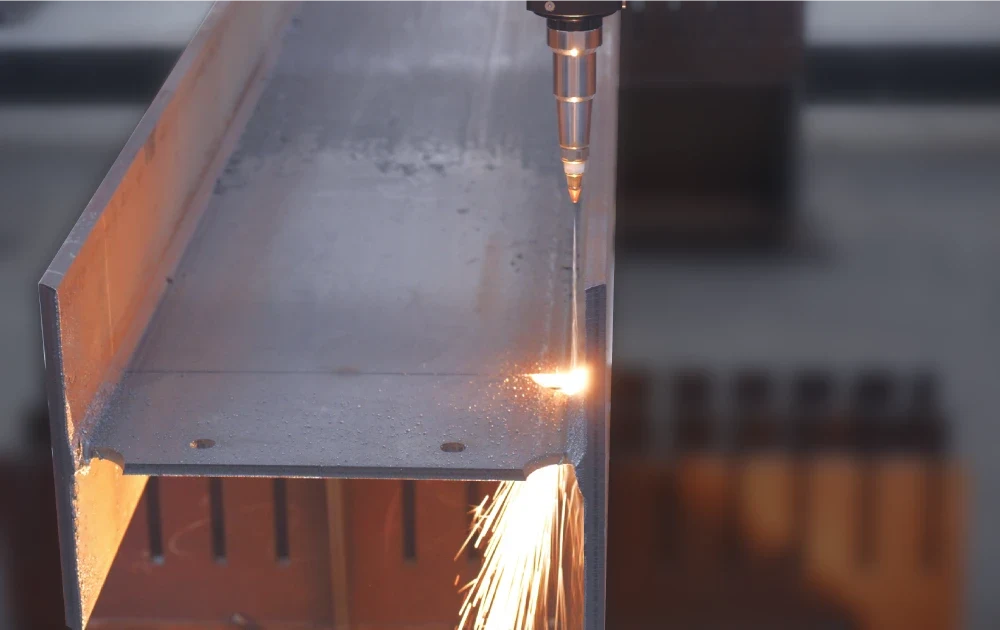

Urmărire înălțime — tăiere în orice poziție
Permite tăierea la înălțime fixă și urmărirea înălțimii chiar și în afara tablei, iar capul păstrează distanța optimă față de material oriunde pe suprafața de lucru.
Ușor de pus în funcțiune

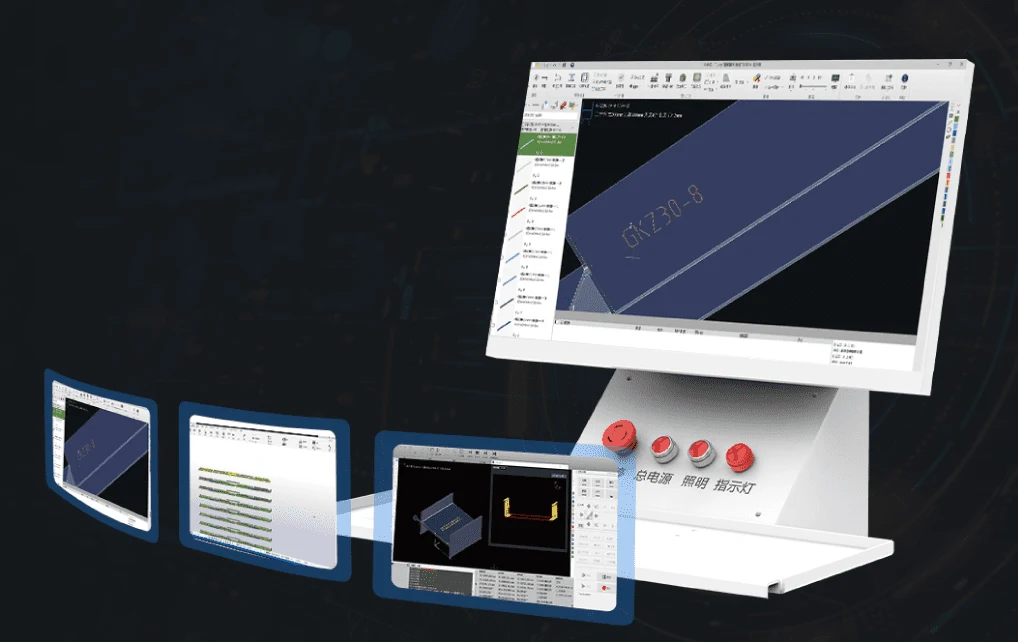

Stații de lucru în paralel
Se configurează cu 1, 2 sau 3 stații: cât una taie, următoarea se încarcă și se descarcă. Se câștigă timp la încărcare și descărcare, iar prelucrarea se poate face pe tronsoane sau pe profilul întreg.
Vezi tehnologiile ACME

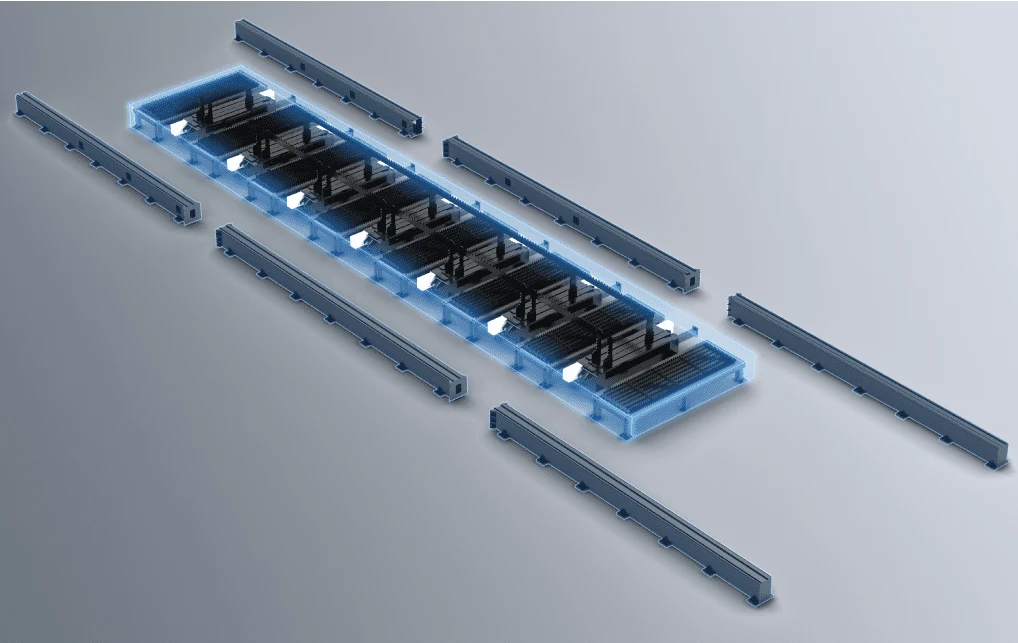

Un singur utilaj, mai multe funcții
Același utilaj face tăierea profilelor, șanfrenarea profilelor și a tablei și tăierea 2D, fără mașini separate. Fumul se aspiră pe zone: la profile, aspirația urmărește capul, la tablă fumul se trage prin grilă, iar carcasa completă e opțională. Producția e mai curată și mai sigură.
Vezi serviciile noastre

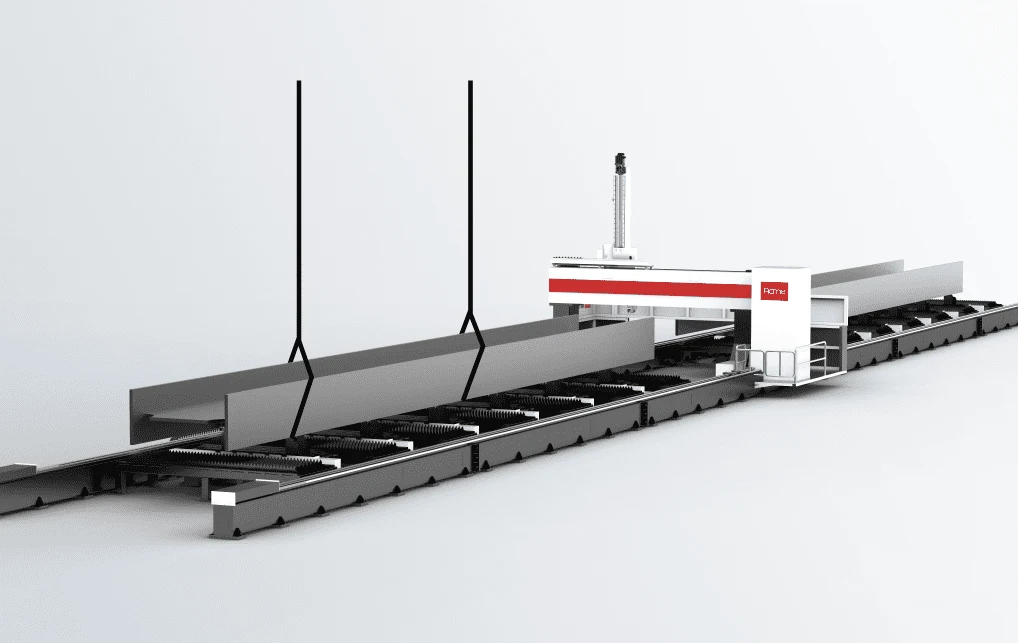

Componente montate separat
Sursa laser, răcitorul de apă și batiul sunt proiectate ca părți separate, fixate fiecare pe sol. Batiul e mai puțin solicitat în lucru, iar tăierea își păstrează precizia în timp.
Discută cu un specialistDe ce dealer local
Dealer autorizat
Partener autorizat ACME pentru România, nu un simplu revânzător.
Service cu oameni proprii
Punere în funcțiune, întreținere și reparații, cu tehnicienii noștri.
Piese pe stoc în România
Duze, lentile și componente critice în țară — zile, nu săptămâni.
Le folosim și noi
2 utilaje ACME lucrează în propria noastră firmă de producție.
Parametri tehnici
Date oficiale ACME — 3 configurații după numărul de stații. H12012 = portal profile 12 m; +P6025 / +P6030 = stație suplimentară pentru tablă.
| Model | H12012 (1 stație) | H12012+P6025 (2 stații) | H12012+H12012+P6030 (3 stații) |
|---|---|---|---|
| Putere laser | 12–40 kW | 12–40 kW | 12–40 kW |
| Greutate totală | 17 t | 28 t | 30 t |
| Profil max. (l×Î) | 1200 × 600 mm | 1200 × 600 mm | 1200 × 600 mm |
| Profil min. (l×Î) | 200 × 100 mm | 200 × 100 mm | 200 × 100 mm |
| Tablă max. (L×l) | — (doar profile) | 12000 × 2500 mm | 12000 × 3000 mm |
| Dimensiuni utilaj (mm) | L 18700 × l 7600 h 5000 | L 23000 × l 7600 h 5000 | L 43000 × l 7600 h 5000 |
| Bevel | 5 axe, ±45° — geometrii V / Y / X / K, bevel compus pe profile și tablă | ||
| Software | compatibil Tekla — import date componente în croire și prelucrare | ||
| Stații de lucru | 1, 2 sau 3 (în serie / în paralel — în timp ce una taie, următoarea încarcă/descarcă) | ||
| Funcții de tăiere | tăiere profile, bevel profile, bevel tablă, tăiere 2D — un singur utilaj | ||
| Tipuri profile | grindă I / H, profil U, cornieră și alte profile structurale | ||
- Putere laser
- 12–40 kW
- Greutate totală
- 17 t
- Profil max. (l×Î)
- 1200 × 600 mm
- Profil min. (l×Î)
- 200 × 100 mm
- Tablă max. (L×l)
- — (doar profile)
- Dimensiuni utilaj (mm)
- L 18700 × l 7600
h 5000 - Bevel
- 5 axe, ±45° — geometrii V / Y / X / K, bevel compus pe profile și tablă
- Software
- compatibil Tekla — import date componente în croire și prelucrare
- Stații de lucru
- 1, 2 sau 3 (în serie / în paralel — în timp ce una taie, următoarea încarcă/descarcă)
- Funcții de tăiere
- tăiere profile, bevel profile, bevel tablă, tăiere 2D — un singur utilaj
- Tipuri profile
- grindă I / H, profil U, cornieră și alte profile structurale
- Putere laser
- 12–40 kW
- Greutate totală
- 28 t
- Profil max. (l×Î)
- 1200 × 600 mm
- Profil min. (l×Î)
- 200 × 100 mm
- Tablă max. (L×l)
- 12000 × 2500 mm
- Dimensiuni utilaj (mm)
- L 23000 × l 7600
h 5000 - Bevel
- 5 axe, ±45° — geometrii V / Y / X / K, bevel compus pe profile și tablă
- Software
- compatibil Tekla — import date componente în croire și prelucrare
- Stații de lucru
- 1, 2 sau 3 (în serie / în paralel — în timp ce una taie, următoarea încarcă/descarcă)
- Funcții de tăiere
- tăiere profile, bevel profile, bevel tablă, tăiere 2D — un singur utilaj
- Tipuri profile
- grindă I / H, profil U, cornieră și alte profile structurale
- Putere laser
- 12–40 kW
- Greutate totală
- 30 t
- Profil max. (l×Î)
- 1200 × 600 mm
- Profil min. (l×Î)
- 200 × 100 mm
- Tablă max. (L×l)
- 12000 × 3000 mm
- Dimensiuni utilaj (mm)
- L 43000 × l 7600
h 5000 - Bevel
- 5 axe, ±45° — geometrii V / Y / X / K, bevel compus pe profile și tablă
- Software
- compatibil Tekla — import date componente în croire și prelucrare
- Stații de lucru
- 1, 2 sau 3 (în serie / în paralel — în timp ce una taie, următoarea încarcă/descarcă)
- Funcții de tăiere
- tăiere profile, bevel profile, bevel tablă, tăiere 2D — un singur utilaj
- Tipuri profile
- grindă I / H, profil U, cornieră și alte profile structurale
Specificațiile sunt orientative: producătorul îmbunătățește utilajele constant. Confirmăm valorile exacte ale configurației dumneavoastră în oferta de preț.
Pentru cine e construit acest utilaj
Trei stații pot lucra una lângă alta: cât una taie un profil de 12 metri, următoarea se încarcă, iar a treia ia tabla. Într-o singură trecere, profilul iese găurit, marcat, șanfrenat și tăiat la cotă.
Capul lucrează pe 5 axe, așa că rostul iese la ±45°, în V, Y, X sau K, atât pe profil, cât și pe tablă. Fluxul compatibil cu Tekla duce datele componentelor în croire fără redesenare.
ST și DT Series pun tabla lângă țeavă; LHM o pune lângă profilele grele, până la 1.200 × 600 mm. Sub 200 × 100 mm, profilul nu mai intră în utilaj.
Răspunsuri pentru LHM Series
Ce profile poate tăia LHM Series și la ce dimensiuni?
LHM Series taie profile structurale de la 200×100 mm până la 1.200×600 mm (lățime × înălțime), pe lungimi de 12 m: grinzi I și H, profil U, cornieră și alte profile structurale. Într-o singură trecere, profilul iese găurit, marcat, trasat, șanfrenat și debitat la lungime; tot acolo se taie și îmbinările cu autoblocare. Profilele sub 200×100 mm nu intră în utilaj.
Poate LHM Series să taie și tablă, nu doar profile?
Da. LHM Series taie tablă pe același utilaj, pe o stație separată de cea pentru profile: configurația cu 2 stații (H12012+P6025) acoperă formate până la 12.000×2.500 mm, iar cea cu 3 stații (H12012+H12012+P6030) până la 12.000×3.000 mm. Capul în 5 axe șanfrenează și tabla, la ±45°, deci rostul de sudură iese gata din utilaj. Un singur utilaj acoperă tăierea profilelor, tăierea 2D a tablei și șanfrenarea ambelor.
Cum face LHM Series șanfrenarea pentru sudură?
LHM Series are un cap de tăiere în 5 axe care pregătește rostul de sudură la ±45° direct la tăiere, fără o operație separată. Geometriile sunt V, Y, X și K, plus șanfrenul compus, atât pe profile, cât și pe tablă. Găurile, marcarea, trasarea și debitarea la lungime se fac în aceeași trecere, așa că piesele se potrivesc bine la asamblare și cer mai puțină polizare.
Este LHM Series compatibil cu Tekla?
Da. LHM Series este compatibil cu Tekla: datele componentelor se aduc în fluxul de croire și prelucrare fără redesenare. Programarea merge mai repede, iar croirea folosește mai bine materialul. Compatibilitatea cu Tekla, împreună cu profilele H/I/U/L până la 1.200×600 mm, face din LHM Series un utilaj potrivit pentru industria structurilor metalice.
Ce putere laser are LHM Series?
Toate cele trei configurații LHM Series au putere laser de 12–40 kW: H12012 (1 stație), H12012+P6025 (2 stații) și H12012+H12012+P6030 (3 stații). Puterea nu depinde de numărul de stații. Valoarea finală se alege în funcție de materialele, grosimile și volumul de producție ale atelierului.
Ce înseamnă configurațiile cu 1, 2 sau 3 stații la LHM Series?
Numărul de stații arată câte zone de lucru are LHM Series. H12012 are o singură stație, doar pentru profile. H12012+P6025 adaugă o stație pentru tablă, iar H12012+H12012+P6030 are două stații pentru profile și una pentru tablă. Stațiile lucrează în serie sau în paralel: cât una taie, următoarea se încarcă și se descarcă, iar profilul se poate prelucra pe tronsoane sau întreg.
Cât spațiu ocupă LHM Series în hală și cât cântărește?
Gabaritul LHM Series crește cu numărul de stații, la aceeași lățime de 7.600 mm și înălțime de 5.000 mm. Configurația cu 1 stație (H12012) are 18.700 mm lungime și 17 t, cea cu 2 stații (H12012+P6025) are 23.000 mm și 28 t, iar cea cu 3 stații (H12012+H12012+P6030) are 43.000 mm și 30 t.
