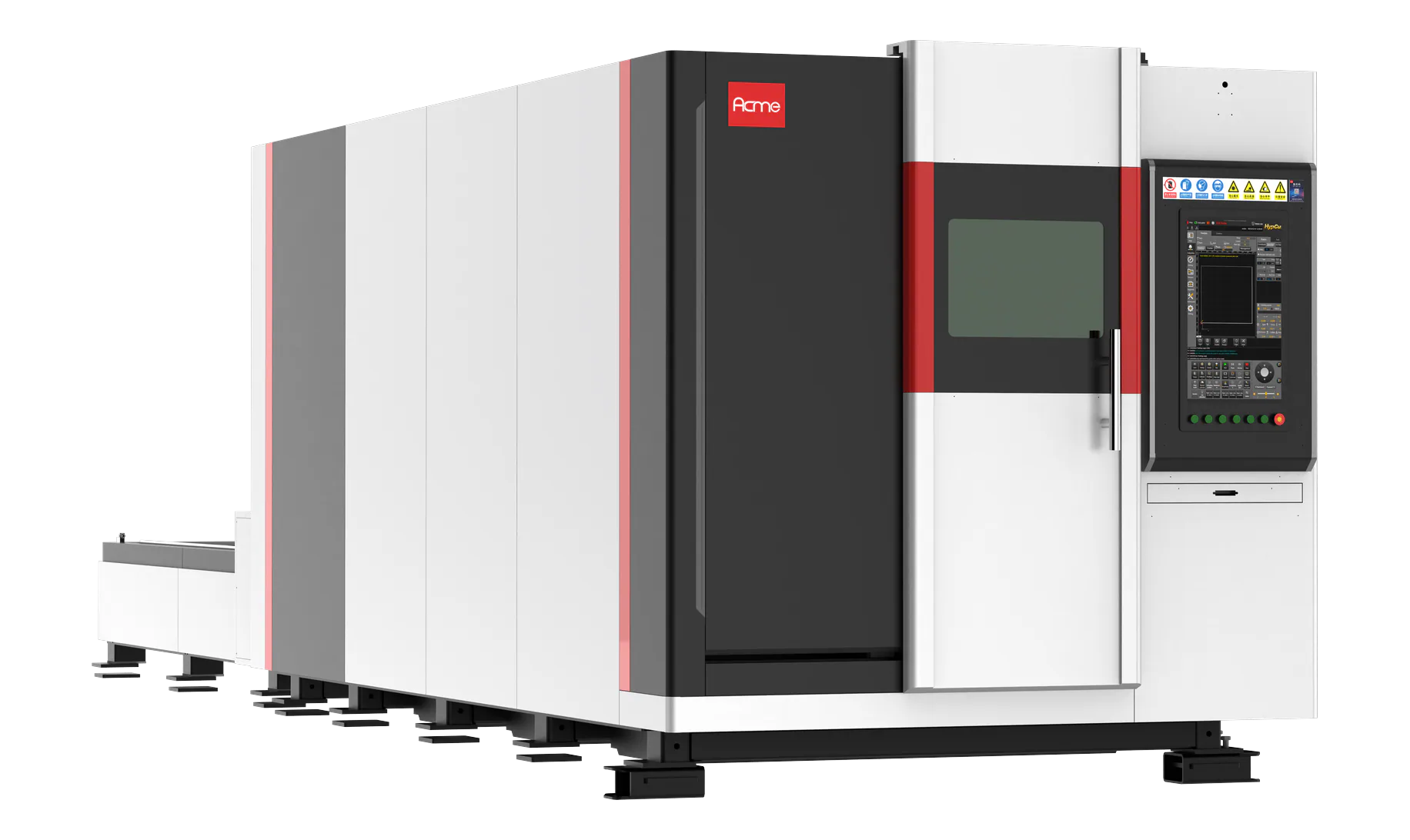

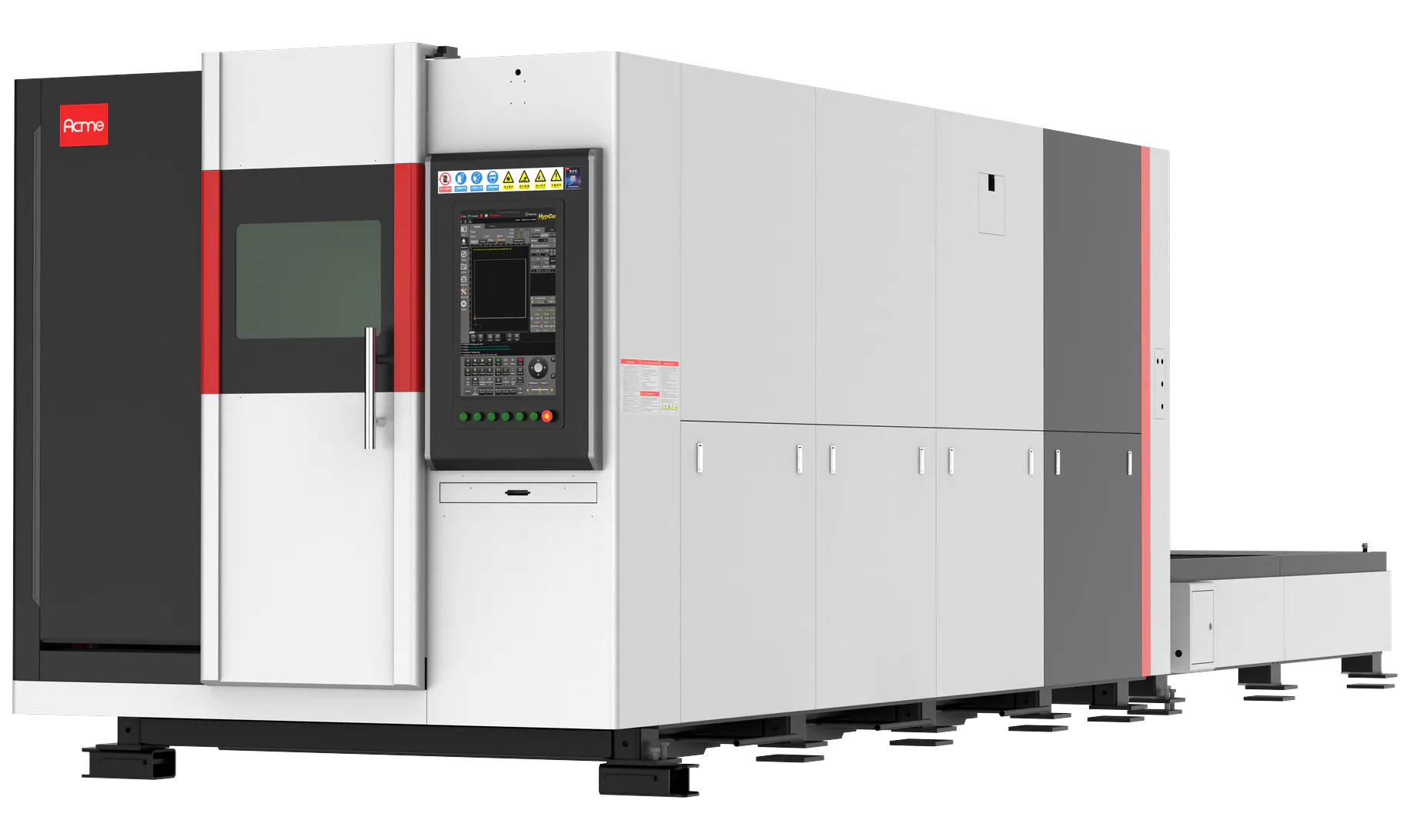

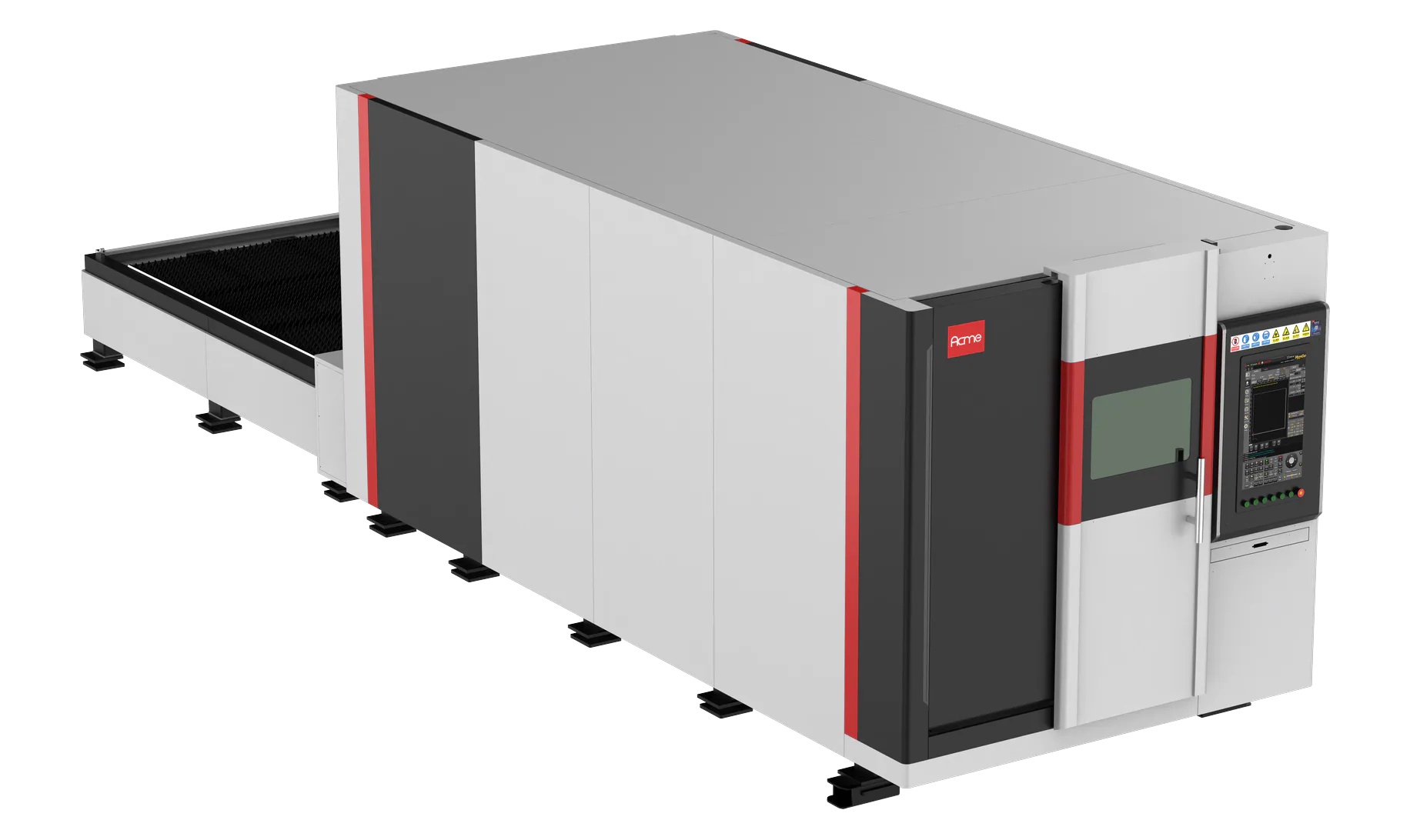

D Series — Mașină de tăiat tablă cu laser, cu schimb dublu de masă
D Series este mașina laser cu două mese pentru tăiat tablă în serie. Cât una e sub laser, pe cealaltă se descarcă piesele și se pune tabla următoare, iar schimbul durează 15 secunde. Patru formate, de la 3×1,5 m la 12×3 m, putere 1–60 kW și grosimi până la 100 mm.
- Lungime masă: de la 3.000 până la 12.000 mm
- Lățime masă: de la 1.500 până la 3.000 mm
- Grosime tablă: până la 100 mm
- Schimb de masă: 15 s (+30% eficiență)
- Viteză max. avans: 132 m/min
De ce D Series
Ce tablă intră pe utilaj
Tablă metalică de 3–12 m lungime, 1,5–3 m lățime și grosime până la 100 mm, de la formatul de atelier de 3×1,5 m până la table de 12 metri.
Ce face D Series diferit

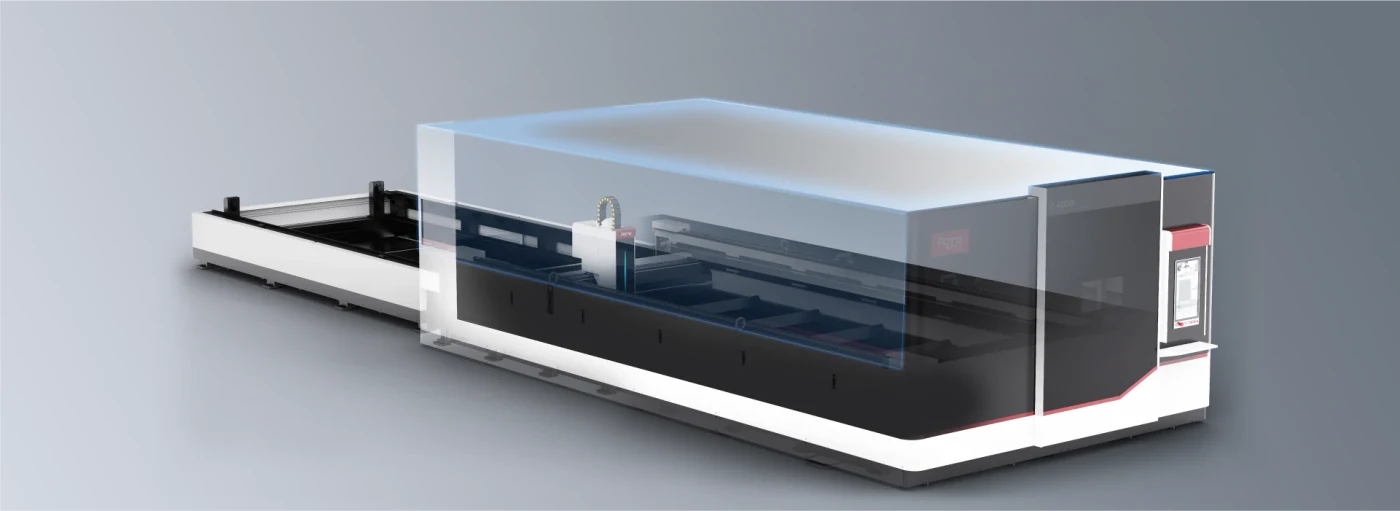

Viteză și accelerație mari
Două servomotoare și grinzi din aluminiu extrudat dau un avans de până la 132 m/min și o accelerație de 1,5 G. Utilajul nu pierde timp între tăieturi, indiferent de grosimea tablei.
Tehnologia din D Series

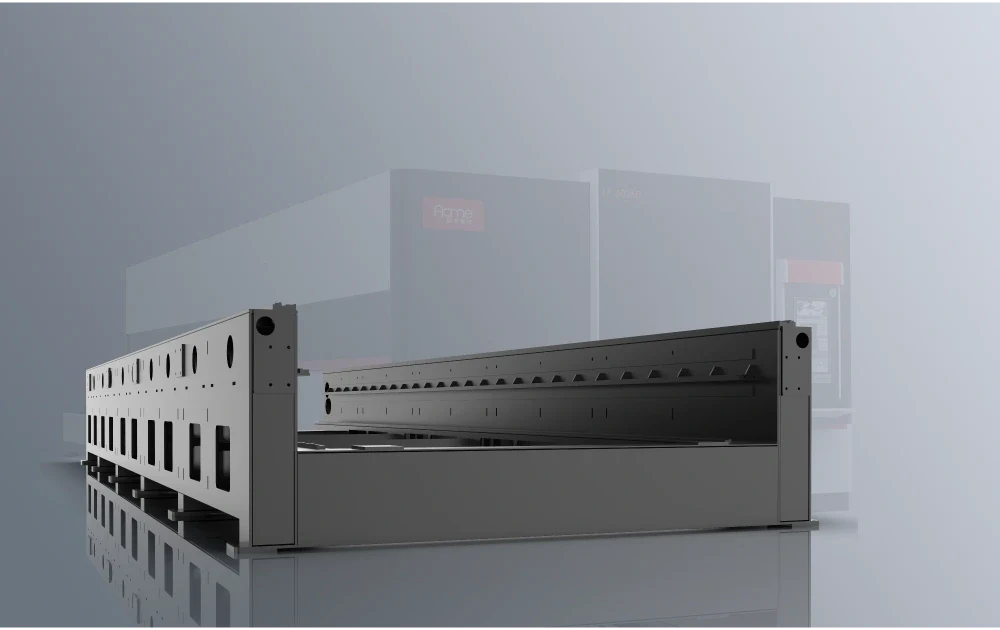

Batiu cu structură cep-lăcaș
Batiu proiectat și executat în fabrica producătorului: tablă groasă tăiată cu laser și sudată, apoi detensionată prin recoacere și prin vibrații, iar la final prelucrată dintr-o singură prindere pe o freză portal mare. Așa batiul își păstrează geometria și după ani de tăiere.
Grinzi din aluminiu de clasă aeronautică
Grinzile sunt dintr-un aliaj de aluminiu și magneziu: nu se deformează, sunt ușoare și rămân stabile la viteze mari.
Tăiere curată
Batiul e bine etanșat, cu un canal de evacuare lateral și un ventilator puternic. Praful e aspirat pe zone, iar tăietura iese mai curată și mai precisă. Zona de tăiere e închisă complet, pentru siguranța operatorului.
Ușor de pus în funcțiune

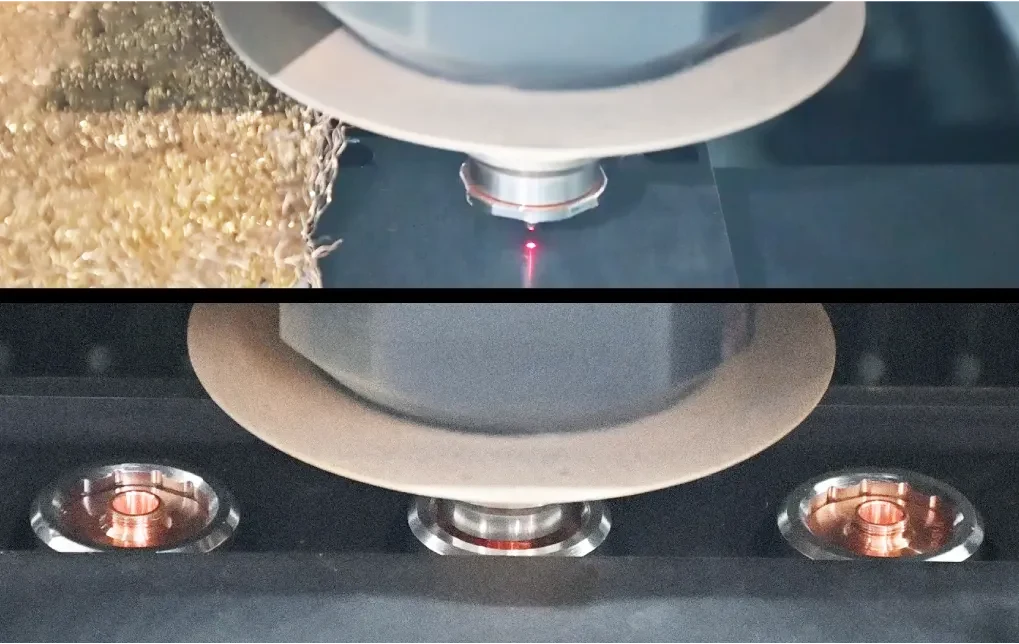

Schimbarea automată a duzelor
Utilajul schimbă singur duza, fără intervenția operatorului. Duza și lentila rămân tot timpul în stare bună, consumabilele țin mai mult și se câștigă timp de lucru.
Vezi tehnologiile ACME

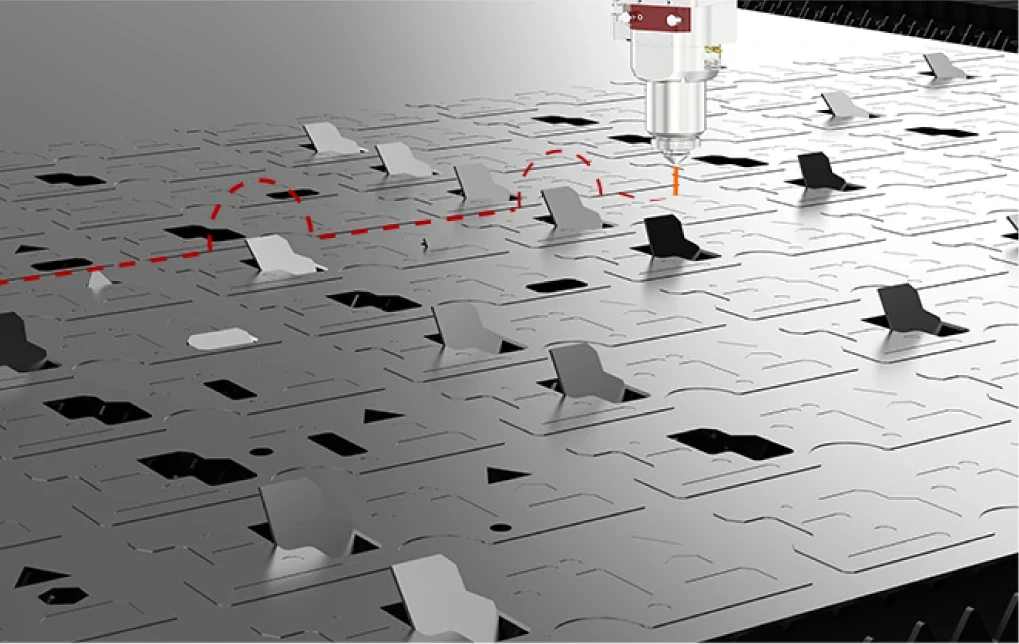

Cap laser cu protecție anticoliziune
Un senzor capacitiv cu răspuns rapid scade riscul ca piesele care se ridică din tablă la tăiere să lovească capul.
Vezi serviciile noastre
Monitorizare de la distanță
Ecran mare la utilaj și notificări de alarmă: vedeți în timp real, de pe telefon, ce se întâmplă în producție, oriunde ați fi.
Discută cu un specialistDe ce dealer local
Dealer autorizat
Partener autorizat ACME pentru România, nu un simplu revânzător.
Service cu oameni proprii
Punere în funcțiune, întreținere și reparații, cu tehnicienii noștri.
Piese pe stoc în România
Duze, lentile și componente critice în țară — zile, nu săptămâni.
Le folosim și noi
2 utilaje ACME lucrează în propria noastră firmă de producție.
Parametri tehnici
Tabelul oficial ACME pentru D Series tablă — 4 modele cu schimb dublu de masă.
| Model | 3015D | 4020D | 6025D | 12030D |
|---|---|---|---|---|
| Suprafață de tăiere (mm) | 3000 × 1500 | 4000 × 2000 | 6000 × 2500 | 12000 × 3000 |
| Sarcină max. pe masă | 0,9 t | 1,6 t | 4,8 t | 30 t |
| Viteză max. avans | 132 m/min | 132 m/min | 132 m/min | 132 m/min |
| Accelerație max. | 1,5 G | 1,5 G | 1,5 G | 1,5 G |
| Dimensiuni utilaj (mm) | L 8.550 × l 2.200 h 2.400 | L 11.100 × l 3.500 h 2.500 | L 15.500 × l 4.150 h 3.000 | L 27.600 × l 8.000 h 3.200 |
| Putere laser | 1–60 kW | |||
| Materiale prelucrabile | oțel carbon, inox, aliaje de aluminiu, alamă, cupru și alte table metalice | |||
- Suprafață de tăiere (mm)
- 3000 × 1500
- Sarcină max. pe masă
- 0,9 t
- Viteză max. avans
- 132 m/min
- Accelerație max.
- 1,5 G
- Dimensiuni utilaj (mm)
- L 8.550 × l 2.200
h 2.400 - Putere laser
- 1–60 kW
- Materiale prelucrabile
- oțel carbon, inox, aliaje de aluminiu, alamă, cupru și alte table metalice
- Suprafață de tăiere (mm)
- 4000 × 2000
- Sarcină max. pe masă
- 1,6 t
- Viteză max. avans
- 132 m/min
- Accelerație max.
- 1,5 G
- Dimensiuni utilaj (mm)
- L 11.100 × l 3.500
h 2.500 - Putere laser
- 1–60 kW
- Materiale prelucrabile
- oțel carbon, inox, aliaje de aluminiu, alamă, cupru și alte table metalice
- Suprafață de tăiere (mm)
- 6000 × 2500
- Sarcină max. pe masă
- 4,8 t
- Viteză max. avans
- 132 m/min
- Accelerație max.
- 1,5 G
- Dimensiuni utilaj (mm)
- L 15.500 × l 4.150
h 3.000 - Putere laser
- 1–60 kW
- Materiale prelucrabile
- oțel carbon, inox, aliaje de aluminiu, alamă, cupru și alte table metalice
- Suprafață de tăiere (mm)
- 12000 × 3000
- Sarcină max. pe masă
- 30 t
- Viteză max. avans
- 132 m/min
- Accelerație max.
- 1,5 G
- Dimensiuni utilaj (mm)
- L 27.600 × l 8.000
h 3.200 - Putere laser
- 1–60 kW
- Materiale prelucrabile
- oțel carbon, inox, aliaje de aluminiu, alamă, cupru și alte table metalice
Specificațiile sunt orientative: producătorul îmbunătățește utilajele constant. Confirmăm valorile exacte ale configurației dumneavoastră în oferta de preț.
Pentru cine e construit acest utilaj
Utilajul se justifică acolo unde tabla intră în flux continuu: cât se taie pe o masă, cealaltă stă afară, cu piesele gata de ridicat și cu tabla următoare așezată. Schimbul meselor durează 15 secunde, iar la 12030D pe masă încap 12 metri de tablă și 30 de tone.
Grosimile mari se atacă cu perforare în nouă trepte, ca începutul tăieturii să nu arunce metal topit și bavuri. S Series se oprește la 12.000×2.500 mm și 16 tone pe masă. Tablă mai lungă de 12 metri taie doar LP Series.
Răspunsuri pentru D Series
Ce materiale și ce grosimi taie D Series pentru tablă?
Pe D Series pentru tablă se taie oțel carbon, inox, aliaje de aluminiu, alamă, cupru și alte table metalice, cu grosimi de până la 100 mm. Grosimea maximă la care ajungeți efectiv depinde de material și de puterea sursei alese, din gama 1–60 kW. Formatul tablei merge de la 3.000×1.500 mm la 12.000×3.000 mm, după model.
Ce înseamnă perforarea în 9 trepte la D Series pentru tablă?
Înseamnă că D Series pentru tablă străpunge materialul în nouă trepte de regim, nu dintr-o dată. Așa se pot ataca tablele foarte groase, de până la 100 mm, și materialele dure fără problemele obișnuite de la începutul tăieturii: explozia băii de metal topit, zgura, stropii și bavura. Perforarea face parte din procesul condus automat, de la străpungere până la piesa desprinsă din tablă.
Pot încărca tabla următoare pe D Series cât timp utilajul taie?

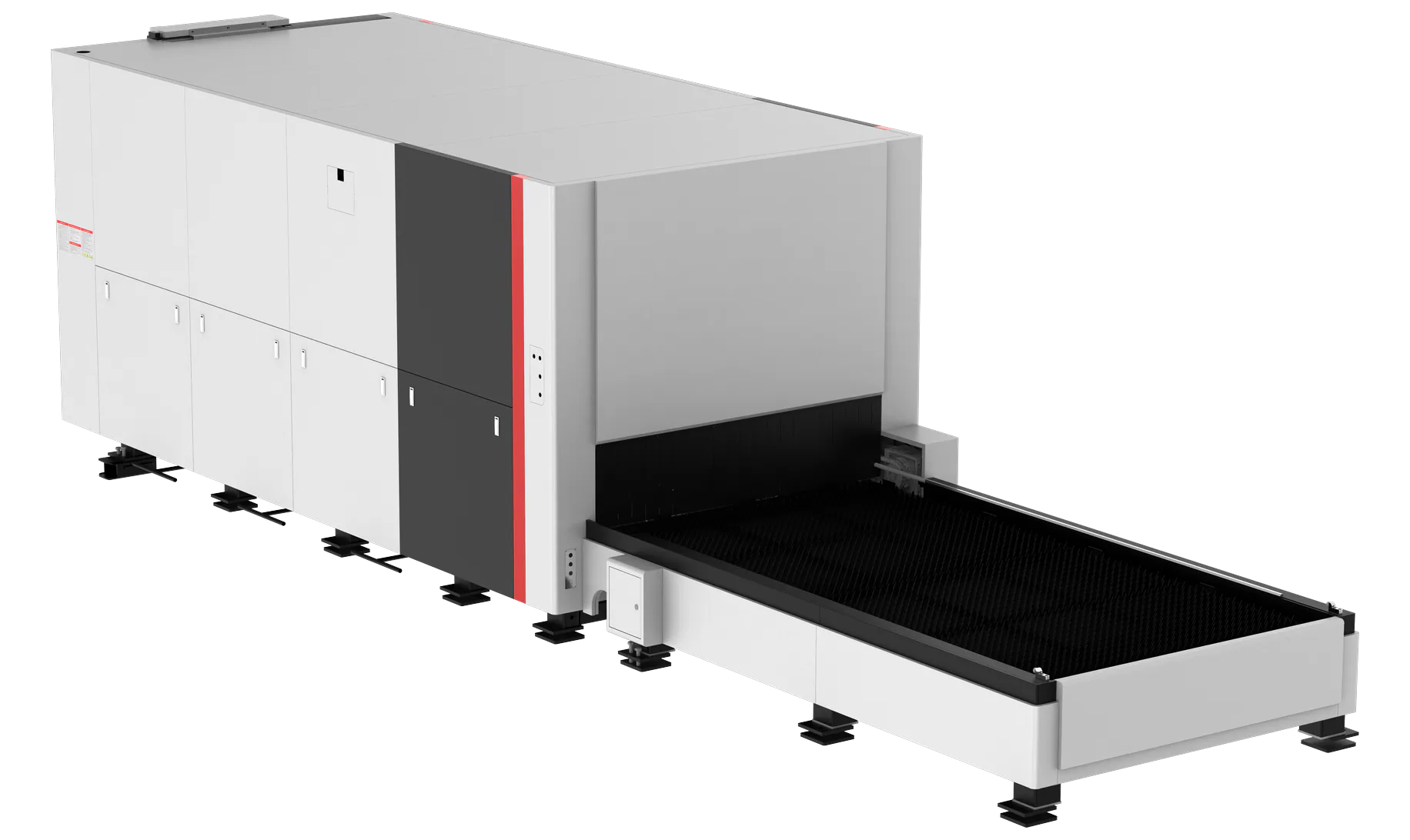

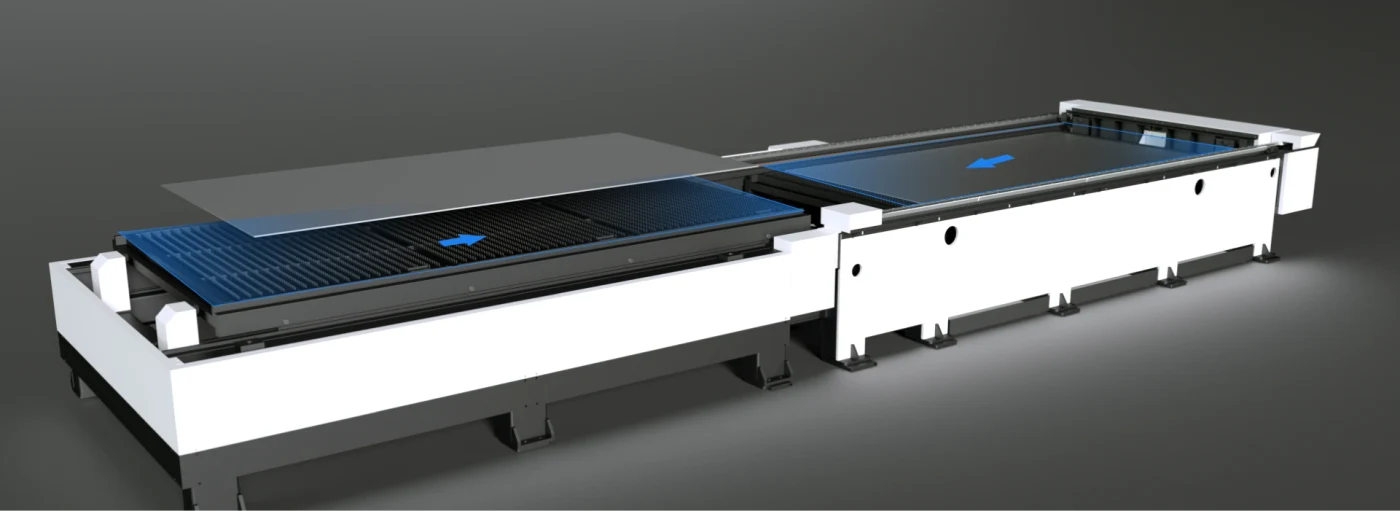

Da, pentru asta are D Series două mese. Una stă sub cap și taie, cealaltă e afară din carcasă, unde se descarcă piesele și se așază tabla următoare. Când tăierea s-a terminat, mesele se schimbă între ele în 15 secunde, iar eficiența de lucru crește cu peste 30%.
Ce formate de tablă taie cele patru modele D Series?
D Series are patru modele, câte unul pentru fiecare format de tablă: 3015D taie 3.000×1.500 mm, 4020D 4.000×2.000 mm, 6025D 6.000×2.500 mm, iar 12030D 12.000×3.000 mm, pentru table de 12 metri. Sarcina maximă pe masă crește odată cu formatul: 0,9 t, 1,6 t, 4,8 t, respectiv 30 t. Toate patru au avans de până la 132 m/min și accelerație de 1,5 G.
Ce putere laser se poate monta pe D Series pentru tablă?
Gama de putere este 1–60 kW, aceeași pe toate cele patru modele D Series pentru tablă, de la 3015D la 12030D. Puterea se alege după material, grosimea uzuală și volumul lunar de producție: nu are rost să plătiți kilowați pe care nu îi folosiți. Cu sursa potrivită, utilajul taie tablă groasă de până la 100 mm.
Cât loc ocupă D Series pentru tablă în hală?
Gabaritul D Series pentru tablă crește odată cu formatul mesei. 3015D ocupă 8.550×2.200 mm, 4020D 11.100×3.500 mm, 6025D 15.500×4.150 mm, iar 12030D 27.600×8.000 mm (lungime × lățime). Înălțimea merge de la 2.400 mm la 3.200 mm. La toate modelele trebuie prevăzut și spațiul lateral în care iese a doua masă.
Unde se folosește
utilaje ACME instalate în lume
țări și regiuni cu utilaje în funcțiune
serii de utilaje în portofoliu
configurații disponibile în catalog
Vă interesează D Series?
Trimiteți specificațiile aplicației — materialul, grosimile uzuale, formatul tablei cu care lucrați (3015D/4020D/6025D/12030D) și volumul lunar. Vă răspundem în scris, cu configurația recomandată și puterea potrivită.
