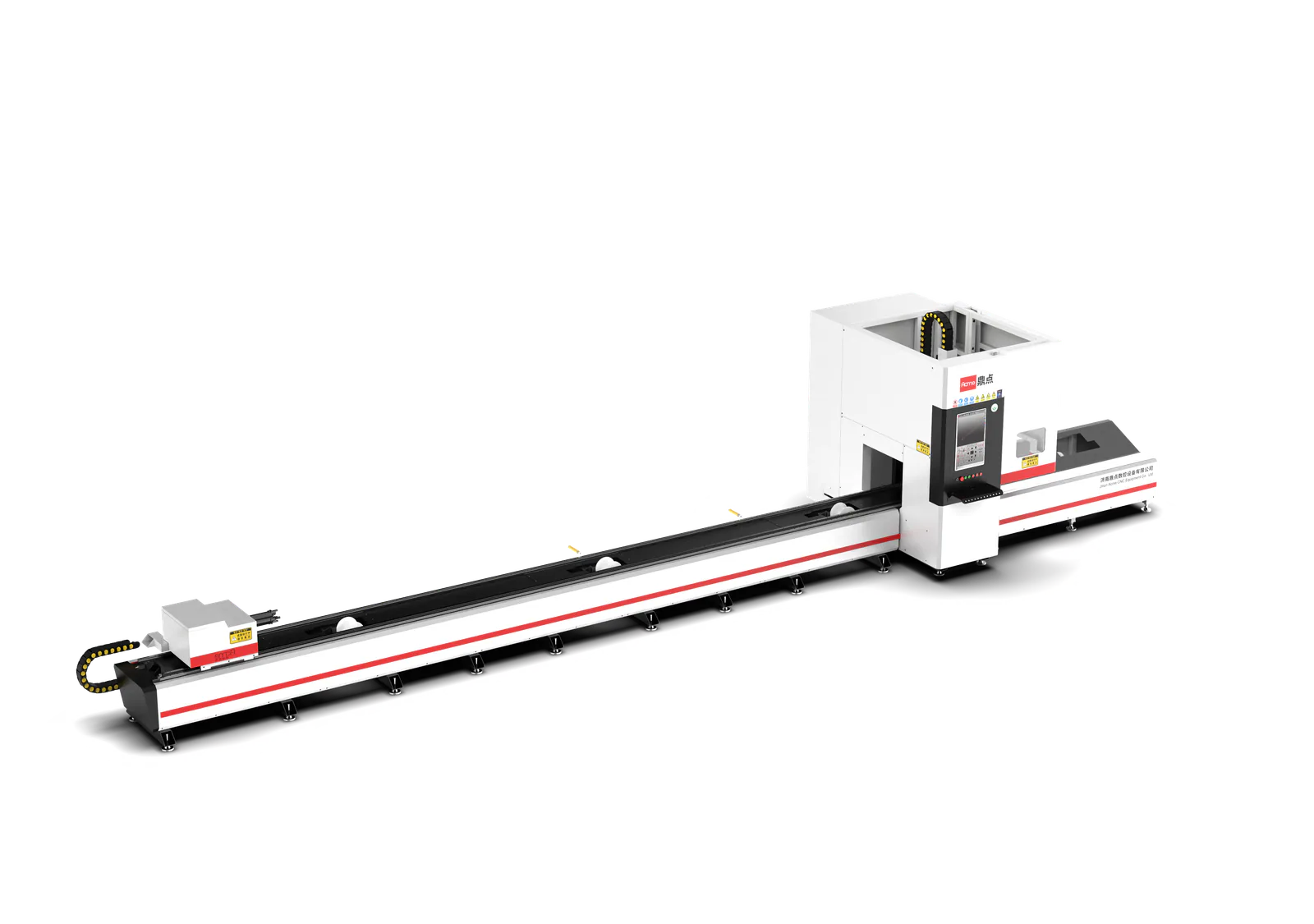

D Series — Mașină de tăiat țevi cu laser, pentru producție de serie
D Series este cel mai vândut utilaj ACME de debitat țeavă, pentru ateliere care taie țevi grele sau lucrează în condiții cu mult praf și zgură. Are 2 modele (6012D și 6018DB) pentru țeavă rotundă, pătrată, dreptunghiulară sau ovală: Ø8–180 mm, țevi de 6 m, până la 300 kg, mandrină până la 200 r/min.
- Capacitate: Ø8–180 mm
- Lungime: 6 m
- Sarcină: ≤ 300 kg
- Mandrină: până la 200 r/min
De ce D Series
Capacitate de tăiere
Taie țeavă rotundă, pătrată, dreptunghiulară sau ovală, în lungimi de 6 m și de până la 300 kg: Ø8–120 mm pe 6012D, Ø10–180 mm pe 6018DB.
Ce face D Series diferit

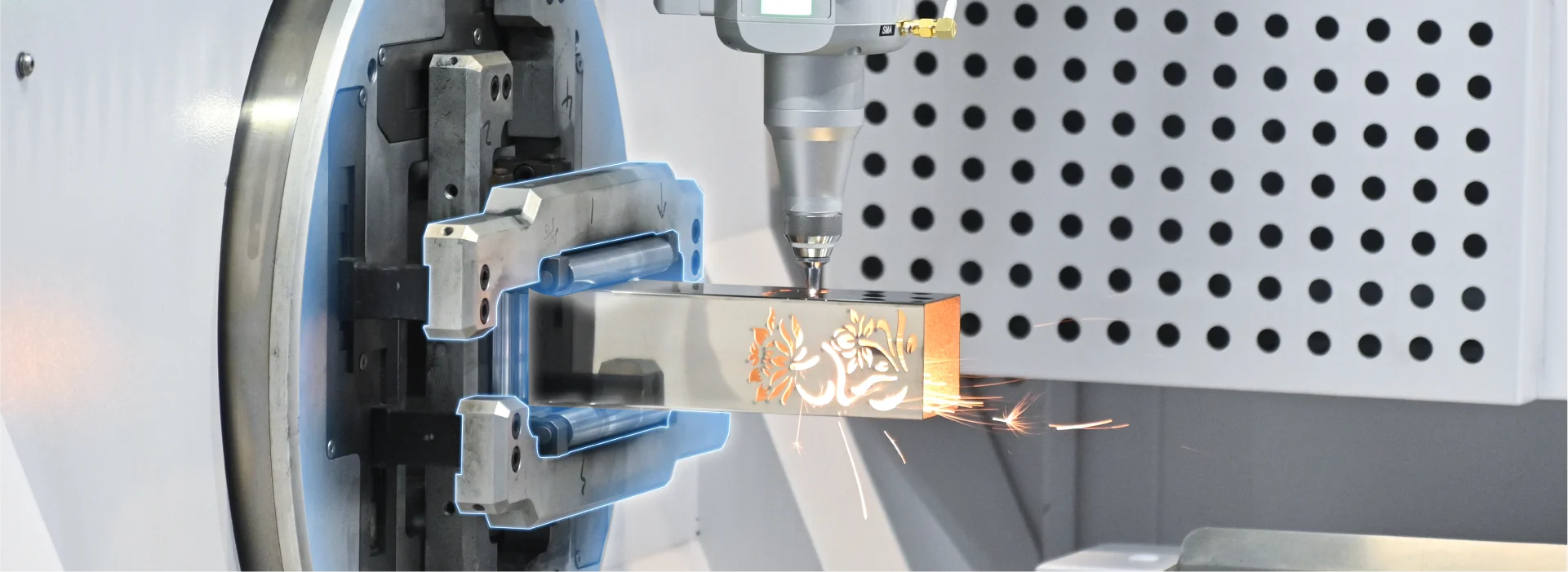

Bacuri cu role duble
Bacurile cu role prind ferm țeava cu perete subțire, fără s-o deformeze: secțiunea rămâne cum trebuie, iar piesa iese la cotă.
D Series
Tehnologia din D Series

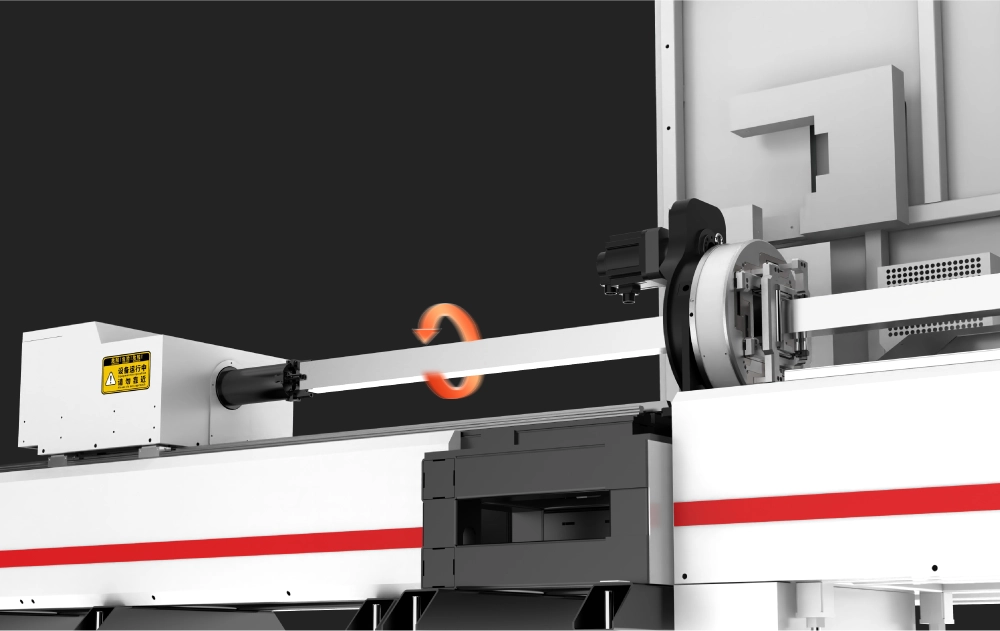

Deplasare și rotație rapide
Pe modelul 6012D (Ø8–120 mm), mandrina se deplasează cu 110 m/min, se rotește cu 200 r/min și accelerează cu 1,5 G. Ies mai multe piese pe schimb.

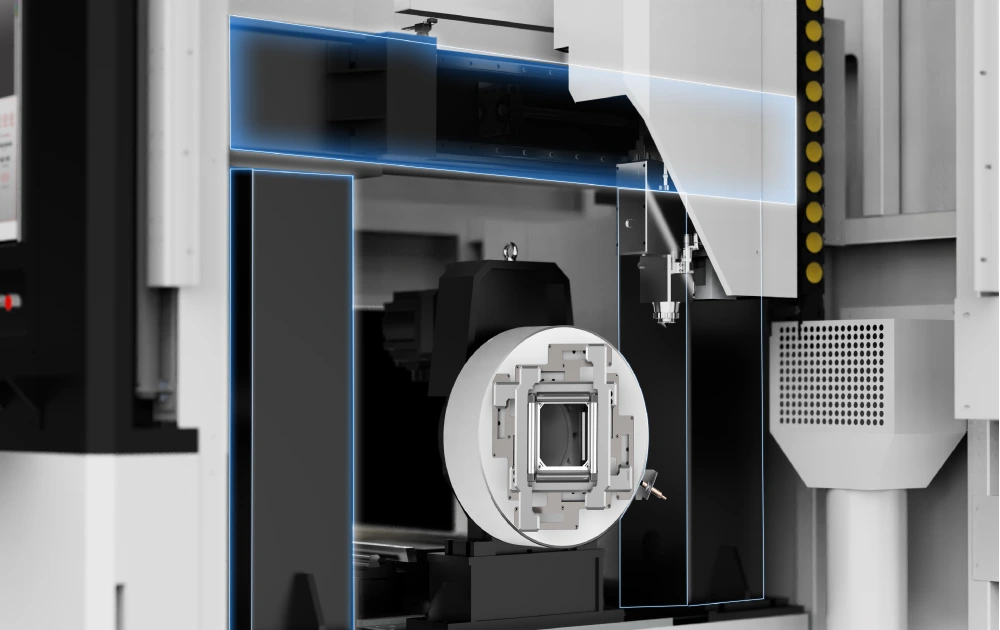

Structură portal
Portalul ține vibrațiile grinzii mici, așa că precizia de tăiere se păstrează și la utilizare îndelungată.

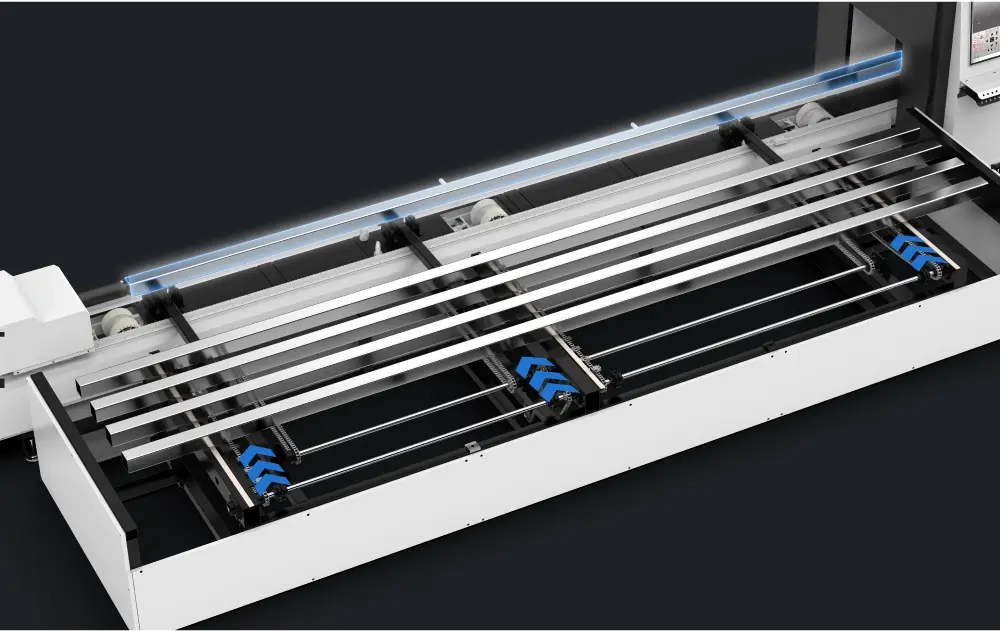

Încărcător opțional
Încărcătorul compact e opțional și costă puțin față de ce aduce. Un singur om poate supraveghea mai multe utilaje: aceeași producție, cu mai puțină manoperă.
Ușor de pus în funcțiune

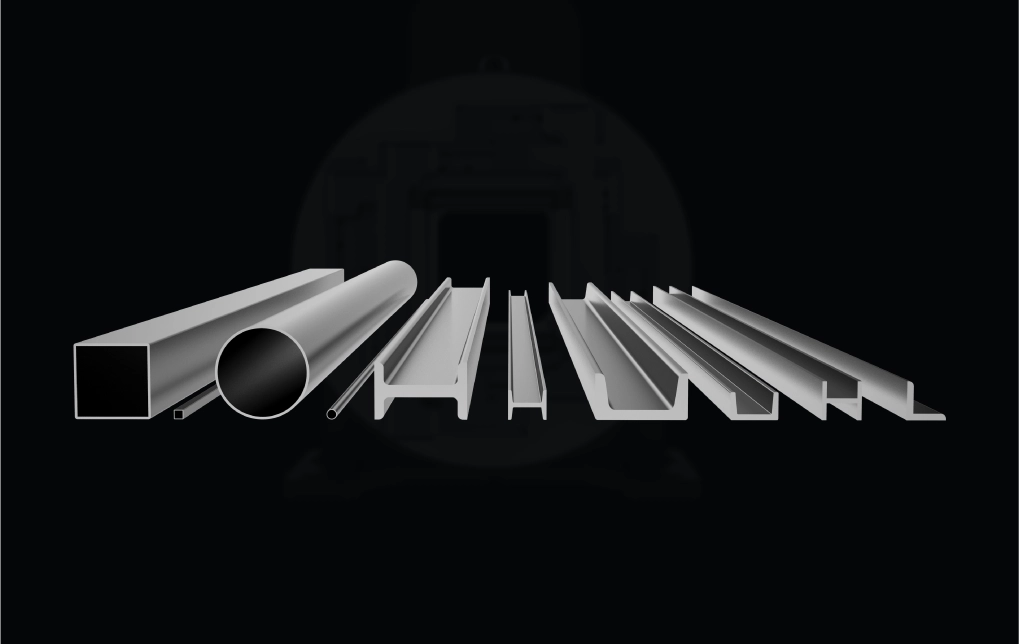

Forme diferite, tăiere pe linie comună
Softul de croire așază piesele cu latură comună: o singură tăietură servește două piese. Se câștigă timp și material la fiecare lot.
Vezi tehnologiile ACME

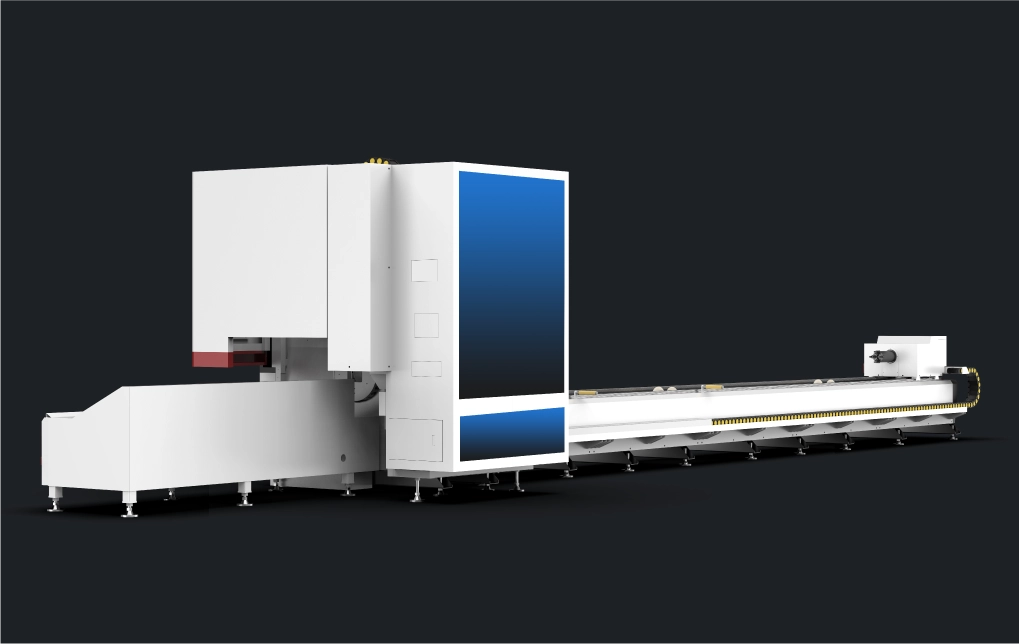

Utilaj integrat, fără module separate
Tabloul de comandă, sursa laser și corpul mașinii vin montate împreună, nu ca module separate. Ocupă mai puțin loc, se instalează și se întreține mai ușor, iar sursa laser nu cere cameră cu aer condiționat.
Vezi serviciile noastre
Curățare zgură interioară
Zgura și praful sunt scoase din interiorul țevii în timpul tăierii, așa că peretele rămâne curat și piesa nu mai trece pe la debavurat. Fumul e aspirat pe loc și nu se împrăștie în hală.
Discută cu un specialistDe ce dealer local
Dealer autorizat
Partener autorizat ACME pentru România, nu un simplu revânzător.
Service cu oameni proprii
Punere în funcțiune, întreținere și reparații, cu tehnicienii noștri.
Piese pe stoc în România
Duze, lentile și componente critice în țară — zile, nu săptămâni.
Le folosim și noi
2 utilaje ACME lucrează în propria noastră firmă de producție.
Parametri tehnici
Date oficiale ACME — 2 modele. Litera „B” din codul modelului arată că utilajul vine cu încărcător semi-automat, opțiune disponibilă pe orice dimensiune: 6012DB este același utilaj ca 6012D, diferă doar alimentarea.
| Model | 6012D | 6018DB |
|---|---|---|
| Putere laser | 1–6 kW | 1–6 kW |
| Diametru țeavă (mm) | Ø 8–120 | Ø 10–180 |
| Lungime procesare (mm) | ≤ 6.300 | ≤ 6.300 |

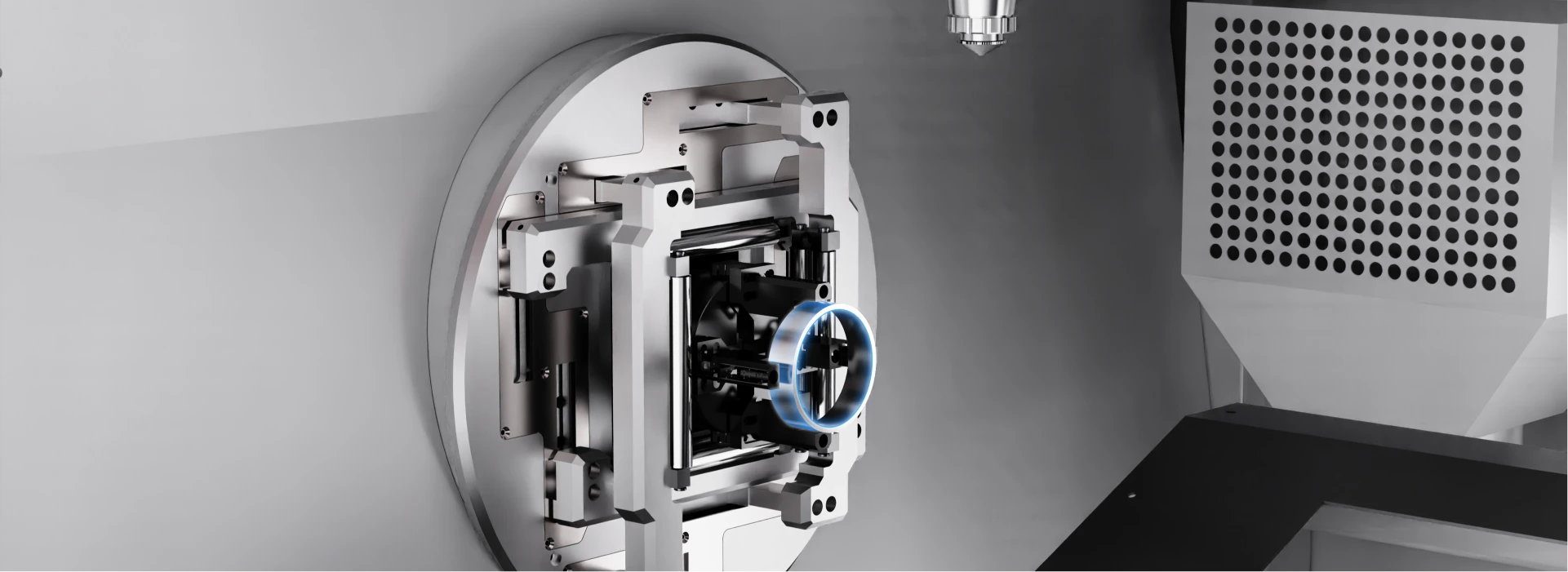

| Coadă reziduală (mm) | ≥ 65 | ≥ 65 |
| Viteză mandrină | 200 r/min | 120 r/min |
| Accelerație maximă | 1,5 G | 1,2 G |
| Dimensiuni utilaj (mm) | L 9.310 × l 2.380 h 2.600 | L 9.310 × l 3.300 h 2.600 |
| Tipuri țeavă | rotundă, pătrată, dreptunghiulară, ovală | |
- Putere laser
- 1–6 kW
- Diametru țeavă (mm)
- Ø 8–120
- Lungime procesare (mm)
- ≤ 6.300
- Coadă reziduală (mm)
- ≥ 65
- Viteză mandrină
- 200 r/min
- Accelerație maximă
- 1,5 G
- Dimensiuni utilaj (mm)
- L 9.310 × l 2.380
h 2.600 - Tipuri țeavă
- rotundă, pătrată, dreptunghiulară, ovală
- Putere laser
- 1–6 kW
- Diametru țeavă (mm)
- Ø 10–180
- Lungime procesare (mm)
- ≤ 6.300
- Coadă reziduală (mm)
- ≥ 65
- Viteză mandrină
- 120 r/min
- Accelerație maximă
- 1,2 G
- Dimensiuni utilaj (mm)
- L 9.310 × l 3.300
h 2.600 - Tipuri țeavă
- rotundă, pătrată, dreptunghiulară, ovală
Specificațiile sunt orientative: producătorul îmbunătățește utilajele constant. Confirmăm valorile exacte ale configurației dumneavoastră în oferta de preț.
Pentru cine e construit acest utilaj
Zgura se scoate din interiorul țevii chiar în timpul tăierii, așa că debavurarea iese din flux. Trecerea de la un reper la altul se face fără reglaje lungi. D Series e cel mai vândut utilaj ACME de debitat țeavă, pe Ø8–180 mm și țevi de 6 m, de până la 300 kg.

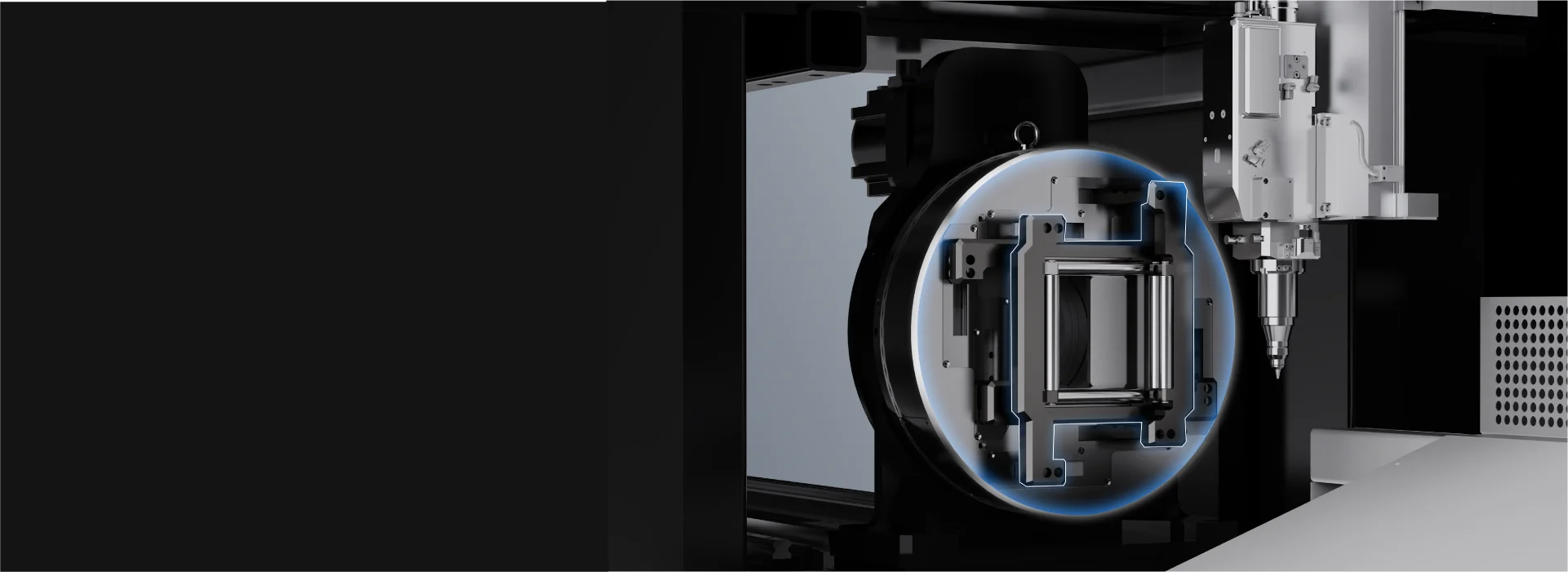

A Series acoperă aceleași diametre, dar e gândită pentru viteză pe țeavă mică. D Series duce în plus țevile grele și are mandrina sigilată, în care praful nu ajunge. Peste Ø180 mm sau peste 6 m lungime, treceți la E Series.
Răspunsuri pentru D Series
Ce diametre și ce lungimi de țeavă taie D Series?
D Series taie țeavă cu diametre între Ø8 și Ø180 mm: Ø8–120 mm pe modelul 6012D și Ø10–180 mm pe 6018DB. Țevile intră în lungimi de 6 m, cu o lungime de prelucrare de până la 6.300 mm, și pot cântări până la 300 kg. Pe ambele modele, la capătul fiecărei țevi rămâne o coadă minimă de 65 mm.
Cu ce turație se rotește mandrina pe D Series pentru țevi?
Mandrina de pe D Series se rotește cu 200 r/min pe 6012D, modelul pentru Ø8–120 mm, și cu 120 r/min pe 6018DB, care prinde țeavă de până la Ø180 mm. Accelerația maximă este de 1,5 G, respectiv 1,2 G. Pe modelul mic, mandrina se și deplasează cu 110 m/min.
Ce putere laser se poate monta pe D Series pentru țevi?
Pe ambele modele D Series pentru țevi, 6012D și 6018DB, sursa laser are 1–6 kW. Intervalul de putere e același, iar modelele diferă prin diametrul maxim, turația mandrinei și accelerație. Puterea exactă se alege după materialul tăiat, grosimea peretelui și volumul lunar de producție al atelierului.
Care e diferența dintre D Series și A Series la debitarea țevilor?
Diferența ține de greutatea țevii și de mediul de lucru: D Series acceptă țevi de până la 300 kg și are mandrina sigilată, ferită de zgură și praf, iar A Series e gândită pentru viteză pe țeavă mică. Amândouă taie țeavă de până la Ø180 mm. Dacă tăiați țevi grele sau lucrați în condiții cu mult praf și zgură, D Series e cea potrivită.
Cât loc ocupă D Series pentru țevi în hală?
Gabaritul D Series pentru țevi este de 9.310×2.380×2.600 mm la 6012D și de 9.310×3.300×2.600 mm la 6018DB (lungime × lățime × înălțime). Cele două modele au aceeași lungime și înălțime și diferă doar prin lățime. Pe lângă gabarit nu mai trebuie loc separat pentru tabloul de comandă sau pentru sursa laser, fiindcă vin montate pe mașină. Sursa nu cere nici cameră climatizată.
Ce garanție are D Series pentru țevi?
Garanția pe D Series pentru țevi este de 2 ani, de la producător, ca la toate utilajele ACME. Consumabilele (duzele, lentilele de protecție și inelele ceramice) nu intră în garanție. Punerea în funcțiune, întreținerea și reparațiile le fac tehnicienii noștri, iar duzele, lentilele și componentele critice le avem în stoc în țară.
